規格型號：53995819
頻率：32.768KHZ

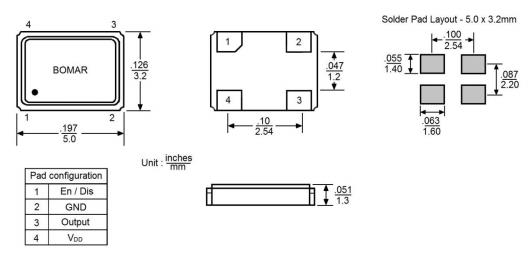

尺寸：5.0*3.2mm
PDF
產品描述：Bomar晶振,B1350-ADDS3T-32.768kHz晶振,高精度晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振...

Bomar晶振,B1350-ADDS3T-32.768kHz晶振,高精度晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Bomar 成立于 1963 年，是一家為商業和雙向無線電行業生產石英晶體的制造商。該業務的性質要求在寬頻率范圍內具有嚴格的容差和高穩定性晶體，以滿足嚴格的 FCC 規范。快速生產的需求對我們不斷增長的客戶群很重要。我們的許多客戶都是當?shù)亍⒅莺吐?lián)邦警察和監視機構。Bomar 很快不僅成為該市場的領先供應商，而且因其產品質量、快速周轉時間和無與倫比的客戶服務而獲得一致認可。

1988 年，Bomar 開始建立 OEM 客戶群。來自電信、計算機、醫療、安全、商業和工業市場的客戶不僅開始使用晶體，還開始使用時鐘振蕩器、VCXO 和 TCXO。為了滿足產品要求的這種變化，我們重新設計了制造工藝并增加了新的制造設備，以生產具有更高頻率、低相位噪聲和低抖動的更小封裝的晶體和振蕩器。隨著這些變化和最先進的測試設備的增加，Bomar 的國內制造工廠繼續提供自 1963 年以來具有相同的快速周轉、高可靠性、嚴格公差和穩定性的頻率控制產品。

在 90 年代初期的強勁增長時期，Bomar 與一些精選的亞洲工廠建立了密切的合作關系，以生產符合 Bomar 規格的產品。只有在 Bomar 對其流程和產品進行了認證后，這些關系才得以建立。今天，Bomar 擁有大量晶體、時鐘振蕩器、VCXO壓控晶振和 TCXO晶振的低成本來源，繼續我們 50 年的承諾，即提供在價格、質量和客戶支持方面滿足或超過客戶期望的高性能頻率控制解決方案。Bomar晶振,B1350-ADDS3T-32.768kHz晶振,高精度晶振.

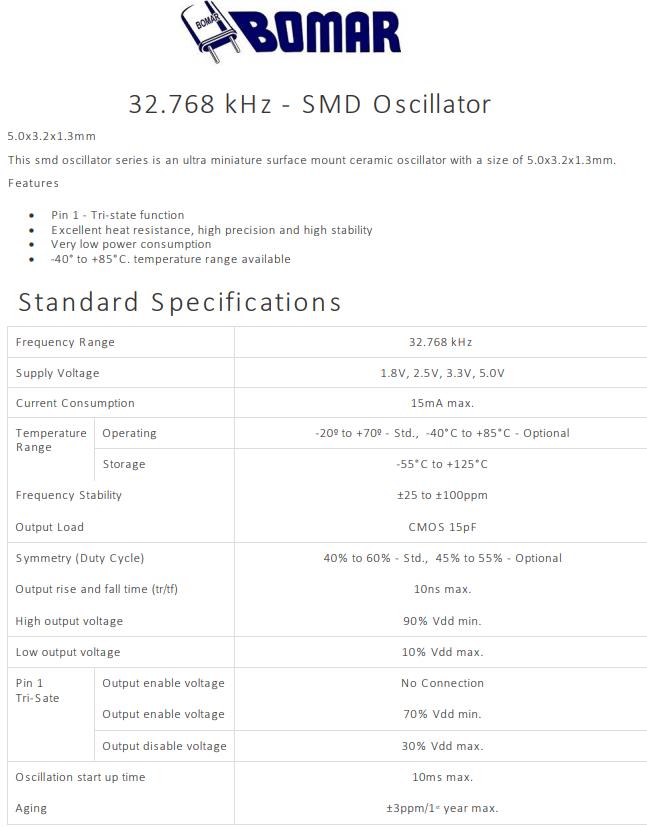

Frequency Range		32.768 kHz
Supply Voltage		1.8V, 2.5V, 3.3V, 5.0V
Current Consumption		15mA max.
Temperature Range	Operating	-20º to +70º - Std., -40°C to +85°C - Optional
Temperature Range	Storage	-55°C to +125°C
Frequency Stability		±25 to ±100ppm
Output Load		CMOS 15pF
Symmetry (Duty Cycle)		40% to 60% - Std., 45% to 55% - Optional
Output rise and fall time (tr/tf)		10ns max.
High output voltage		90% Vdd min.
Low output voltage		10% Vdd max.
Pin 1 Tri-Sate	Output enable voltage	No Connection
	Output enable voltage	70% Vdd min.
	Output enable voltage	30% Vdd max.
Oscillation start up time		10ms max.
Aging		±3ppm/1st year max.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Bomar晶振,B1350-ADDS3T-32.768kHz晶振,高精度晶振.
