在消費電子微型化,物聯網低功耗化,工業設備長效化,車載設備嚴苛化的全域行業趨勢下,各類電子設備對精準計時,低耗長續航,小型化,高可靠性的需求呈現指數級攀升,而32.768KHz石英晶體振蕩器作為RTC實時時鐘,計時模塊,便攜智能設備,工控主板的核心"時鐘心臟",承擔著保障時間精準,信號同步,數據時序規整,設備指令有序執行的關鍵使命,其性能穩定性,耐候性,功耗表現直接決定整機運行可靠性與使用壽命.Geyer格耶作為深耕頻率器件領域數十年的全球知名品牌,憑借嚴苛的晶片篩選標準,全流程品控體系,寬溫抗干擾專屬設計,精密封裝工藝,其32.768KHz音叉晶振憑借出眾的頻率穩定性,超低靜態功耗,超長使用壽命,強抗惡劣環境能力,廣泛適配消費電子,物聯網,車載,工控,醫療,智能家居,戶外監測等多元領域,成為海內外工程師,方案廠商首選的高精度時鐘晶振方案.

無論是資深硬件工程師,研發團隊,還是入門級技術人員,在32.768KHz晶振的選型匹配,焊接操作,PCB布局,現場調試,長期運維環節,都極易遭遇計時偏差,不起振,功耗超標,極端環境失效,頻率漂移等高頻常見問題,這些看似微小的隱患,往往會導致整機調試周期大幅拉長,產品量產良率降低,售后故障率居高不下,客戶投訴增多,甚至影響項目交付進度與品牌口碑.本文作為Geyer格耶32.768KHz石英晶體振蕩器專屬全流程實操使用指南,從基礎原理科普,場景化精準選型,規范焊接安裝,PCB優化設計,常見故障排查,倉儲保管養護六大核心維度拆解,結合一線實操經驗補充大量避坑要點,細節技巧,異常處理方案,幫你快速上手,規避常見誤區,讓Geyer晶振發揮最佳性能,全面提升設備穩定性,良品率與耐用性.

深圳市帝國科技有限公司——Geyer格耶晶振官方授權正規代理商,深耕晶振行業多年,擁有完善的貨源渠道與技術服務體系,全系列32.768KHz貼片晶振現貨充足,覆蓋多封裝,多精度,多溫區,低功耗全規格型號,可提供一對一專屬選型咨詢,免費樣品申請,全程技術支持,批量定制報價,快速發貨一站式服務,無論小批量試樣還是大批量采購,均可高效對接,歡迎來電咨詢:0755-27881119.

一,先搞懂:Geyer32.768KHz晶振核心基礎

1.為什么時鐘晶振首選32.768KHz?

32.768KHz是全球通用的行業標準時鐘頻率,并非隨機設定,而是經過行業長期驗證的最優時鐘頻率,核心科學依據是2^15=32768,該頻率經過15級簡單二分頻電路,即可精準輸出1Hz(1秒)脈沖信號,完美匹配時鐘計時,日歷計數,時序控制,定時觸發的基礎需求,無需復雜算法換算與高端外圍電路,大幅簡化硬件設計難度.相較于其他高頻或低頻晶振,32.768KHz兼具低功耗,易驅動,電路設計簡單,精度可控,抗干擾性強的核心優勢,在低功耗待機狀態下能耗極低,適配紐扣電池,鋰電池等小容量供電場景,是RTC實時時鐘模塊,各類計時設備,低功耗終端的專屬標配頻率,也是目前市場普及率最高,應用范圍最廣的時鐘晶振頻率.

2.Geyer格耶32.768KHz晶振核心優勢

寬溫穩定不漂移,極端環境不掉鏈:采用進口高純度工業級石英晶片,搭配Geyer有源晶振專屬數字化寬溫補償算法與精密溫控電路,精準適配-40℃~+85℃超寬溫區,徹底打破普通晶振"高溫漂,低溫停"的行業痛點.即便在北方冬季嚴寒冰凍,南方夏季高溫暴曬,沿海濕熱鹽霧侵蝕,內陸晝夜溫差劇變等極端工況下,頻率漂移也能控制在極小閾值內,完美解決戶外監測,車載運行,工業現場,高寒高熱場景的溫漂難題,保障設備全年無間斷精準計時,杜絕因溫度波動導致的計時錯亂,信號同步失效問題.超低功耗長續航,待機能耗再降級:依托Geyer原廠低功耗振蕩架構設計,深度優化晶片切割工藝與內部穩壓限流電路,驅動電流與靜態待機功耗遠低于行業通用標準,真正實現微功耗運行.針對紐扣電池,鋰電池供電的便攜穿戴,物聯網傳感,無線終端等設備,在同等供電容量下,可有效提升整機續航時長30%以上,甚至實現數年長效待機,完美適配戶外無值守,偏遠點位,低功耗剛需場景,擺脫頻繁更換電池的運維困擾.高精度計時無偏差,長期運行更可靠:經過千分級晶片篩選與全流程精度校準,頻率精度覆蓋±10ppm,±20ppm等主流規格,高精度型號每日計時誤差不足1秒,累計年誤差不超過5分鐘,遠超普通晶振精度水準.面對工業監測,車載儀表,醫療設備晶振,安防終端等對時序要求嚴苛的場景,長期連續運行也能保持頻率零波動,計時無偏差,徹底規避數據丟包,指令延遲,時序錯亂等隱性故障,保障設備運行穩定性.全尺寸小型化封裝,適配高密度布局:覆蓋3215(3.2×1.5mm),2012(2.0×1.2mm),1610(1.6×1.0mm)等主流SMD貼片封裝,從常規尺寸到微型超薄規格一應俱全,滿足多元化產品設計需求.針對智能手環,迷你傳感器,高密度工控板,超薄便攜儀器等空間極度受限的設備,小體積封裝既能節省PCB板面積,又不犧牲振蕩穩定性與抗干擾能力,實現微型化設計與高性能的雙向平衡,適配當下電子產品輕薄化,集成化趨勢.高可靠長壽命,抵御外力與老化:采用真空氣密密封封裝工藝,搭配耐高溫,抗腐蝕的陶瓷基座,具備優異的防潮,防塵,抗鹽霧,抗震動,抗老化性能.可有效抵御運輸途中顛簸震動,戶外風沙粉塵侵入,設備運行震動干擾,沿海鹽霧濕氣侵蝕等多重外力影響,長期使用無晶片老化,無引腳氧化,無性能衰減,使用壽命較普通雜牌晶振提升2-3倍,大幅降低設備售后維修,器件更換成本,提升整機耐用性與市場口碑.

二、選型指南:按場景選對Geyer格耶32.768KHz晶振

選型核心:匹配場景需求,不盲目追高參數,兼顧成本與性能,拒絕性能過剩造成成本浪費,同時避免參數不達標導致設備故障

1.消費電子場景

適用設備:智能手表,智能手環,電子鬧鐘,藍牙耳機晶振,TWS耳機,家電控制面板,加濕器,電飯煲,微波爐,空氣凈化器,掃地機器人,智能音箱等家用消費電器,便攜式小型智能設備,以及各類入門級數碼計時產品,這類設備大多為室內常溫使用,電池供電或低壓供電,對成本敏感度較高,是消費電子領域最主流的晶振應用場景.選型推薦:優先選用±20ppm常規精度檔位,搭配7pF,9pF通用型負載電容,封裝適配3215,2012標準SMD貼片規格,這套組合是消費電子量產的黃金選型方案,性?xún)r(jià)比拉滿,既能完全滿足日常計時,定時開關機,功能時序控制的基礎需求,又能有效控制BOM成本,無需為過剩的高精度性能額外投入,適配大批量規模化生產.核心需求:主打低功耗待機,小體積輕量化,成本可控,對計時精度要求處于常規水準,無需工業級超高精度,核心訴求是晶振穩定耐用,無頻繁故障,焊接良率高,同時兼顧SMT量產便利性,保障產品大批量投產時的一致性與合格率,降低生產端不良損耗.

2.物聯網/便攜設備場景

適用設備:無線傳感節點,智能水表/電表/燃?xì)獗?遠程便攜檢測儀,戶外資產追蹤器,藍牙網關,低功耗遙控設備,野外定位器,共享充電寶/共享單車,物聯網煙感/溫感探測器等物聯網終端與便攜移動產品,這類設備多處于戶外無值守,偏遠點位,高低溫波動環境,且依賴小容量電池長期供電,運維難度大.選型推薦:精準匹配±10ppm~±20ppm區間精度,優先挑選Geyer低ESR低功耗專屬款型,必須選用工業級-40℃~+85℃寬溫規格,封裝適配2012,1610小型化貼片尺寸,全方位適配戶外無值守,晝夜溫差大,長期低功耗待機的場景特性,兼顧穩定性與續航需求.核心需求:核心聚焦寬溫環境下的頻率穩定性,極致超低功耗應用晶振,超長續航能力,同時具備強抗電磁干擾,抗潮濕粉塵的能力,支持長期免維護運行,保證設備在離線待機,弱信號,極端溫差狀態下依舊保持精準計時,避免因晶振故障導致數據上傳失敗,設備離線,計時錯亂等問題.

3.工業/車載場景

適用設備:工業工控主板,車載導航一體機,汽車儀表盤,工業在線監測設備,數控機床控制系統,戶外通信基站,醫療監護儀器,車載行車記錄儀,工業壓力/溫度傳感器,車載安防設備等長期處于嚴苛工況的設備,這類設備常面臨高低溫劇變,強震動,多電磁干擾,高負荷連續運行的環境,對可靠性要求極高.選型推薦:必須選用±10ppm高精度檔位,搭配12.5pF標準負載電容,鎖定工業級寬溫規格,額外選配高抗震加固款型,封裝優先選用3215標準尺寸,保障晶振在極端工況,持續震動,高低溫驟變環境下依舊保持頻率零漂移,滿足工業與車載領域的嚴苛合規標準.核心需求:追求極端溫區內的零頻率漂移,超強抗震抗干擾能力,超長使用壽命,高可靠性,杜絕設備運行過程中出現宕機,計時錯亂,信號中斷,時序偏差等致命問題,保障工業生產連續性,車載行駛安全性,滿足行業嚴苛的性能與壽命標準,降低設備運維與更換成本.

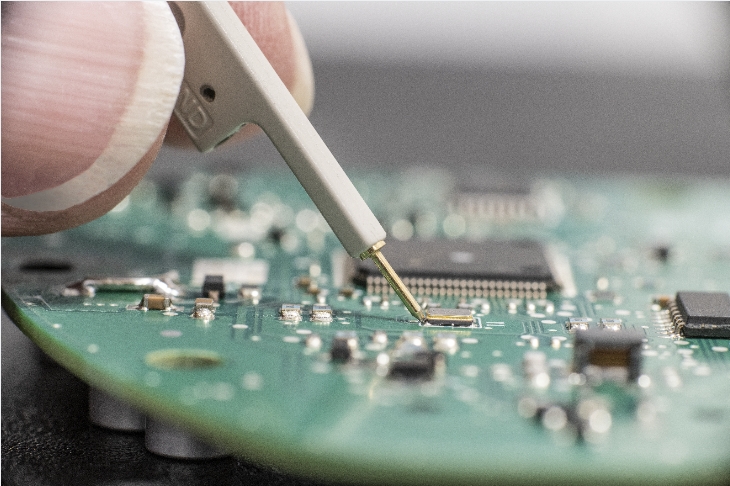

三,焊接安裝:規范操作避坑,杜絕虛焊損壞

Geyer格耶32.768KHz晶振屬于精密SMD貼片式器件,內部石英晶片質地易碎,抗靜電能力有限,耐溫性有嚴格上限,焊接操作不當極易導致不起振,頻率偏移,器件報廢,隱性故障,無論是自動化SMT回流焊,還是手工焊接試樣,務必遵循以下規范操作,最大化降低焊接不良率.焊接溫度嚴格管控,嚴禁高溫烘烤:SMT回流焊峰值溫度≤260℃,焊接時間≤5秒,嚴禁高溫長時間烘烤晶振,防止內部晶片受熱變形,封裝開裂;手工焊接選用恒溫電烙鐵,溫度控制在300℃-320℃,采用快速點焊方式完成,單個焊點焊接時間不超過3秒,避免高溫持續損傷內部晶片與封裝結構.杜絕機械應力損傷,輕拿輕放:焊接完成后,禁止用力擠壓,彎折,磕碰,踩踏PCB板,晶振陶瓷外殼與內部晶片脆性較強,外力沖擊,按壓,彎折都會導致晶片破裂,電極脫落,內部斷線,造成永久性失效,返修難度極大.焊盤標準化設計,保證焊接質量:焊盤大小與晶振封裝完全匹配,杜絕焊盤過大/過小,虛焊,假焊,連焊,漏焊問題；焊錫用量適中,以均勻包裹焊盤引腳為宜,避免焊錫過多造成短路,過少導致虛焊,影響導通性與穩定性,焊接后可通過放大鏡復檢焊點質量.全程靜電防護,避免靜電擊穿:焊接操作必須佩戴防靜電手環,使用防靜電工作臺與防靜電烙鐵,晶振拆封后避免徒手觸碰引腳,芯片表面,防止靜電擊穿內部振蕩電路,導致隱性失效(外觀無損傷但無法起振).貼片方向精準核對,切勿貼反:貼片晶振表面有標識點(圓點/橫線/缺口)一側,必須對應PCB板絲印標記方向,切勿貼反,方向錯誤會導致晶振無法起振,電路短路,引腳接反,徹底無法工作,貼片前務必核對絲印與晶振標識.

四,PCB布局設計:優化布線抗干擾,提升穩定性

PCB布局布線是保障晶振穩定運行的核心環節,不合理的布局會引發電磁干擾,信號損耗,地環路噪聲,串?dāng)_等問題,直接導致起振困難,計時不準,頻率漂移,振蕩不穩定.針對Geyer格耶32.768KHz晶振,布局布線需遵循以下黃金原則,從設計源頭規避干擾問題,保障晶振長期穩定工作.就近布局縮短走線,減少信號損耗:晶振必須緊貼MCU/RTC時鐘輸入引腳擺放,走線長度嚴格控制在5mm以?xún)?nèi),盡量走直線,縮短信號傳輸路徑,減少信號干擾與損耗,避免長線導致的雜波干擾,起振緩慢,頻率漂移問題.遠離強干擾源,阻隔電磁輻射:晶振布線遠離電源模塊,射頻天線,電機,繼電器,高速信號線,USB接口,開關電源等強干擾器件,至少保持3mm以上間距,必要時設置隔離帶,避免電磁輻射干擾晶振振蕩頻率,導致計時錯亂.獨立接地抗噪聲,杜絕地環路干擾:晶振下方設置獨立接地銅皮,采用單點接地方式,與主板數字地,電源地分開隔離,避免共地噪聲串入晶振電路,提升頻率穩定性,禁止晶振地線與大功率器件地線共用.負載電容就近擺放,保證匹配精度:匹配的負載電容緊靠晶振兩側引腳,電容走線越短越好,避免電容走線過長導致負載偏差,確保晶振工作在標準頻率范圍內,電容接地端也需就近連接晶振獨立地線.規范布線避交叉,保證信號完整性:晶振信號線不與其他高速信號線,電源線交叉重疊,盡量不打過孔,過孔會增加信號損耗與干擾風險,保證信號完整性；如需加強抗干擾能力,可在晶振周?chē)釉O(shè)接地圍欄,進一步阻隔外部干擾.

五,常見故障排查:快速定位解決,縮短調試周期

在晶振使用過程中,遇到故障切勿盲目更換器件,先按照以下步驟精準定位問題根源,針對性解決,大幅縮短調試周期,降低返修成本.

1.晶振不起振,設備無時鐘信號

排查方向:焊接虛焊/假焊/貼反,負載電容參數不匹配,靜電擊穿損壞,PCB走線干擾過長,MCU驅動能力不足,晶振本身質量問題

解決辦法:先用放大鏡復檢焊接質量與貼片方向,核對負載電容規格與晶振,MCU手冊完全一致,優化PCB布線縮短走線長度,選用Geyer低ESR款晶振適配弱驅動MCU,更換全新正品晶振測試,排除靜電損壞問題.

2.計時不準,頻率漂移過大

排查方向:晶振精度PPM不達標,負載電容匹配錯誤,工作溫度超出晶振量程,電磁干擾嚴重,周邊器件發熱傳導影響,晶振受潮老化

解決辦法:更換對應精度款晶振,重新校準匹配負載電容參數,選用工業機器人晶振寬溫款適配極端環境,做好隔熱屏蔽處理,優化布局遠離干擾源與發熱器件,做好設備防潮密封.

3.功耗偏高,設備續航大幅縮短

排查方向:晶振ESR阻值過高,焊接短路漏電,布局損耗過大,供電電壓不穩,負載電容不合理,晶振長期處于非穩定振蕩狀態

解決辦法:選用Geyer低ESR專用款晶振,復檢焊接排除短路漏電問題,優化PCB布局降低信號損耗,穩定供電電壓波動,重新校準負載電容參數,確保晶振處于穩定振蕩狀態.

4.極端環境下頻繁失效,間歇性故障

排查方向:工作溫度超出晶振額定量程,設備防潮密封不到位,震動導致內部結構松動,鹽霧/濕氣侵蝕損壞,寬溫性能不達標

解決辦法:更換工業級寬溫款晶振,做好設備密封防潮,防鹽霧處理,加固PCB減少震動沖擊,選用Geyer原廠寬溫款晶振,避免使用劣質替代品.

六,存儲與保管:規范養護,延長晶振使用壽命

晶振屬于精密電子元器件,不當存儲會導致受潮,靜電損壞,引腳氧化,性能衰減,規范養護才能保證晶振出廠性能,延長使用壽命,降低損耗成本.

存儲環境:放置在常溫干燥,避光,無塵,無腐蝕性氣體的專用倉儲區域,環境溫度嚴格控制在-10℃~+40℃,相對濕度≤60%RH,遠離高溫,潮濕,強磁場,油煙,粉塵環境,避免晶片受潮氧化,磁性干擾.

包裝防護:未使用的晶振保留原廠防靜電,防潮真空包裝與干燥劑,禁止提前拆封裸露放置,取用后剩余器件及時放回原包裝密封,并用膠帶封口,避免受潮,靜電損壞,粉塵侵入.

避免堆疊擠壓:晶振包裝嚴禁高空堆疊,重物擠壓,拋擲,防止陶瓷外殼破損,引腳變形,內部晶片受損,取用過程輕拿輕放,避免磕碰掉落.

保質期管控:密封存儲條件下,Geyer小型高性能晶振保質期為3年,建議遵循先進先出原則,盡早使用,避免長期存放導致引腳氧化,內部受潮,性能衰減,開封后盡快完成焊接使用.

七,選擇深圳市帝國科技,采購Geyer正品更放心

當前晶振市場魚龍混雜,劣質仿冒晶振,翻新貨,散新貨,拆機貨頻發,這類產品采用劣質晶片,粗劣封裝,存在晶片純度低,精度不達標,功耗超標,寬溫性能差,壽命短,抗干擾弱等致命缺陷,不僅導致設備調試?yán)щy,量產良率低下,還會大幅提升售后故障率,返修成本,拖累產品口碑與品牌形象,甚至引發批量退貨風險.深圳市帝國科技有限公司作為Geyer格耶晶振官方授權正規代理商,直接對接原廠貨源,全程把控品質,從源頭杜絕假貨,翻新貨,為客戶提供全流程保障與優質服務.

原廠直供百分百保真,每一批次均可提供原廠資質證明,檢測報告,杜絕假貨,翻新貨,散新貨,拆機貨,品質有保障全系列Geyer32.768KHz晶振現貨充足,覆蓋多封裝,多精度,多溫區,低功耗全規格型號,滿足不同場景選型與批量采購需求

專業硬件工程師一對一免費選型指導,根據設備應用場景,MCU型號,環境需求,功耗要求精準匹配型號,免費提供樣品測試與技術支持批量訂貨價格優惠,現貨快速發貨,售后響應及時,全程跟進解決調試,選型,采購,售后難題,助力客戶降本增效,順利量產,深圳市帝國科技有限公司Geyer格耶晶振官方授權代理商咨詢熱線:0755-27881119承接32.768KHz晶振選型咨詢,免費樣品申請,批量采購,技術調試,售后支持一站式服務,為你的設備打造精準穩定,長效耐用,低耗可靠的時鐘核心！

格耶32.768KHz石英晶體振蕩器全場景使用指南

12.87000	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87001	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	9 pF	± 20 ppm
12.87002	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	7 pF	± 20 ppm
12.87034	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	4 pF	± 20 ppm
12.87080	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87081	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 20 ppm
12.87083	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 20 ppm
12.87086	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 10 ppm
12.87090	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 10 ppm
12.87095	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 10 ppm
12.87105	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 10 ppm
12.87107	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87109	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12 pF	± 15 ppm
12.87110	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87111	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87112	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87113	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87114	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87115	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87116	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87118	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 20 ppm
12.87119	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 20 ppm
12.87120	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87121	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87123	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 30 ppm
12.87126	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87127	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 30 ppm
12.87128	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 20 ppm
12.87129	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87130	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87131	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87132	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 20 ppm
12.87133	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87134	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 10 ppm
12.87135	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 20 ppm
12.87136	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87137	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	9 pF	± 20 ppm
12.87138	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87139	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 10 ppm
12.87143	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 20 ppm
12.87144	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 5.0 ppm
12.87145	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87146	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 10 ppm
12.87147	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 10 ppm
12.87148	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 20 ppm
12.87149	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 20 ppm
12.87150	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87151	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 30 ppm
12.87152	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87153	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 20 ppm
12.87155	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87157	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87158	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87159	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87160	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87161	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87163	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	7 pF	± 20 ppm
12.87164	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	9 pF	± 30 ppm
12.87165	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	9 pF	± 20 ppm
12.87166	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 20 ppm
