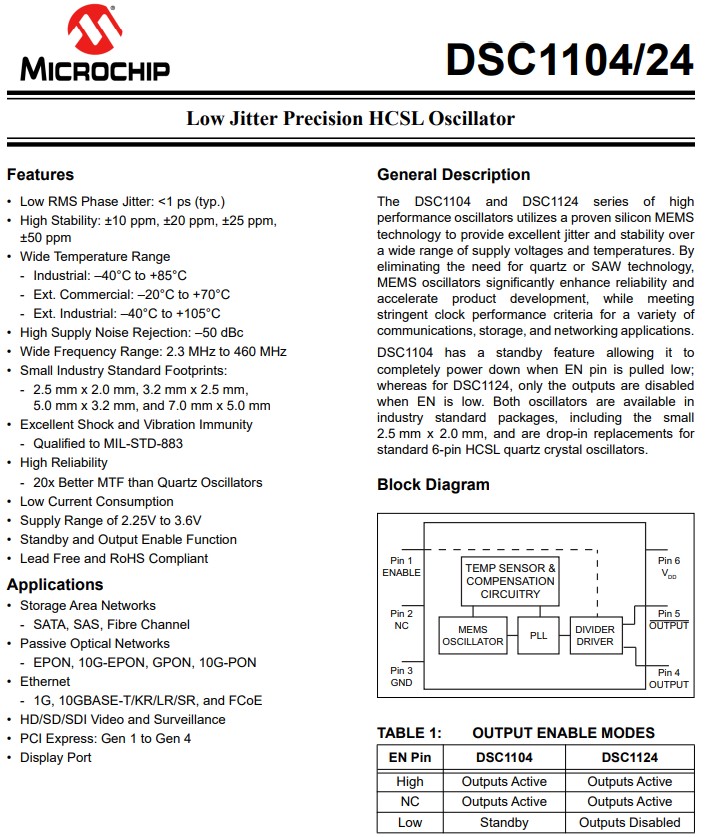

美國Microchip晶振DSC1104和DSC1124貼片晶振系列，低抖動HCSL MEMS振蕩器，高性能振蕩器利用成熟的硅MEMS技術，在寬電源電壓和溫度范圍內提供出色的抖動和穩定性。通過消除對石英或SAW技術的需求，MEMS振蕩器顯著提高了可靠性并加快了產品開發，同時滿足各種通信、存儲和網絡應用的嚴格時鐘性能標準。石英晶體振蕩器DSC1104具有待機特性，當en引腳被拉低時它可以完全關斷；而對于DSC1124，當en為低電平時僅輸出禁用。兩款振蕩器均采用行業標準封裝，包括2.5毫米x2.0mm毫米的小型產品，是標準6引腳HCSL石英晶體振蕩器。MEMS振蕩器DSC1104DI1-156.2500T滿足各種通信應用

原廠代碼	晶振生產廠家	型號	頻率	電壓
DSC1104BE2-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104CI5-125.0000	Microchip晶振	DSC1104	125MHz	2.25 V ~ 3.6 V
DSC1104BE2-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6V
DSC1104DI1-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DI1-156.2500T	Microchip晶振	DSC1104	156.25MHz	2.25 V ~ 3.6 V
DSC1104DI1-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DI1-156.2500	Microchip晶振	DSC1104	156.25MHz	2.25 V ~ 3.6 V
DSC1104AI2-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104CI5-125.0000T	Microchip晶振	DSC1104	125MHz	2.25 V ~ 3.6V
DSC1104BI5-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104BI5-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104NI2-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104NI2-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DL5-040.0000	進口晶振	DSC1104	40MHz	2.25 V ~ 3.6 V
DSC1104DL5-040.0000T	Microchip晶振	DSC1104	40MHz	2.25 V ~ 3.6 V
DSC1104CE1-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DE1-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DE1-125.0000T	Microchip晶振	DSC1104	125MHz	2.25 V ~ 3.6 V
DSC1104DE1-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DE1-125.0000	Microchip晶振	DSC1104	125MHz	2.25 V ~ 3.6 V
DSC1104BE1-156.2500	Microchip晶振	DSC1104	156.25MHz	2.25 V ~ 3.6 V
DSC1104BE1-156.2500T	Microchip晶振	DSC1104	156.25MHz	2.25 V ~ 3.6 V
DSC1104CI2-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104CI2-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104CI5-100.0000	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104CI5-100.0000T	Microchip晶振	DSC1104	100MHz	2.25 V ~ 3.6 V
DSC1104DI5-147.4560	Microchip晶振	DSC1104	147.456MHz	2.25 V ~ 3.6 V
DSC1104DI5-147.4560T	Microchip晶振	DSC1104	147.456MHz	2.25 V ~ 3.6 V

MEMS振蕩器DSC1104DI1-156.2500T滿足各種通信應用

產品特性：

低均方根相位抖動:< 1 ps(典型值。)

高穩定性:10、25、50 ppm

工業級:-40攝氏度至85攝氏度

延伸文件系統工業級:-40攝氏度至105攝氏度

延伸文件系統商用:-20攝氏度至70攝氏度

高電源噪聲抑制:-50dBc

短交貨期:2周

寬頻率范圍：2.3MHz至460MHz可編程晶體振蕩器

2.5x 2.0mm、3.2x 2.5mm、5.0x 3.2mm 和7.0x 5.0mm

符合軍用標準883

MTF比石英振蕩器高20倍

低電流消耗

電源電壓范圍為2.25V至3.6V

待機和輸出使能功能

無鉛且符合RoHS標準

提供LVDS和LVPECL版本

應用程序：存儲區域網絡 - SATA、SAS、光纖通道無源光網絡 - EPON，10G-EPON，GPON，10G-PON 以太網 - 1G、10GBASE-T/KR/LR/SR和FCoE 高清/標清/SDI視頻和監控 PCI Express:第一代到第四代顯示端口
