規格型號：51977539
頻率：27MHZ
尺寸：1.6*1.2mm
PDF
產品描述：Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體,日蝕晶振,歐美進口晶振,水晶振動子,SMD晶體,無源晶體,音叉晶體,型號EB1216,編碼EB1216JA10-27.000M-TR是一款金屬面貼片型的無源晶振,尺寸為1612mm,頻率27MHZ,精度1...

Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體,日蝕晶振,歐美進口晶振,水晶振動子,SMD晶體,無源晶體,音叉晶體,型號EB1216,編碼EB1216JA10-27.000M-TR是一款金屬面貼片型的無源晶振,尺寸為1612mm,頻率27MHZ,精度15ppm,負載10PF,工作溫度-40~+85°C,產品具備超高的可靠性能和穩定性能,常常用于物聯網計量,工業醫療保健,超小型設備,可穿戴設備,便攜式設備等領域.

EB1216YA10-25.000M TR無源晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體

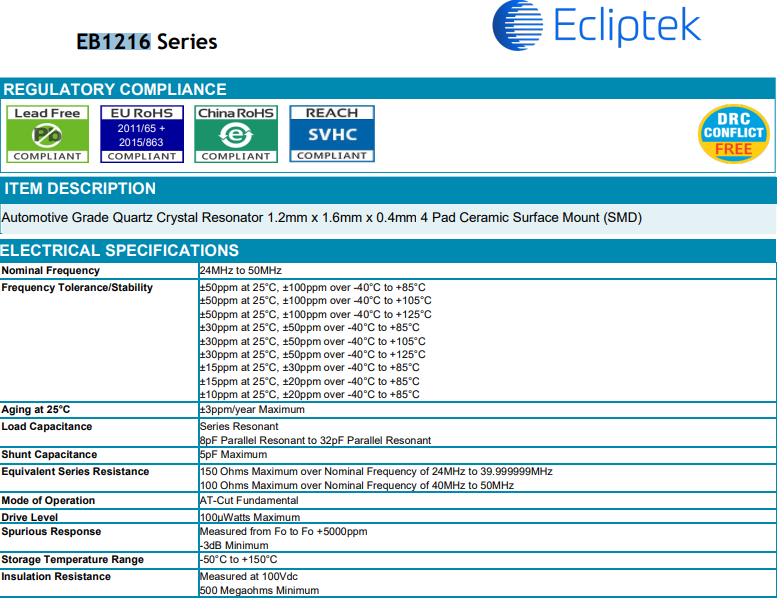

EB1216JA10-27.000M-TR音叉晶體晶振參數表

日蝕晶振規格	單位	EB1216晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	27MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10^-6 ,0°C ～ +85°C	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.lcsx.com.cn/
頻率溫度特征	f_tem	±30 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	10pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	150 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

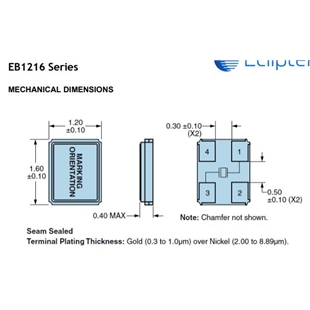

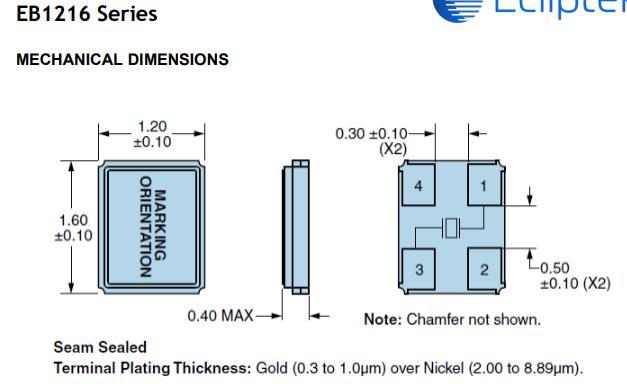

Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體 尺寸圖

EB1216JA10-27.000M-TR晶振 使用注意事項

耐焊性：
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體

PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Ecliptek晶振EB1216,EB1216JA10-27.000M-TR音叉晶體

制造商零件編號	供應商	系列	類型	頻率	頻率穩定性	頻率容差	負載電容
EB2532YA12-26.000M TR	Ecliptek	EB2532	MHz 晶體	26 MHz	±50ppm	±30ppm	12pF
EB2532YA12-28.63636M TR	Ecliptek	EB2532	MHz 晶體	28.63636 MHz	±50ppm	±30ppm	12pF
EB1216JA10-27.120M TR	Ecliptek	EB1216	MHz 晶體	27.12 MHz	±30ppm	±15ppm	10pF
EB1216JA10-27.000M TR	Ecliptek	EB1216	MHz 晶體	27 MHz	±30ppm	±15ppm	10pF
EB1620YA10-32.000M TR	Ecliptek	EB1620	MHz 晶體	32 MHz	±50ppm	±30ppm	10pF
EB1620YA10-27.120M TR	Ecliptek	EB1620	MHz 晶體	27.12 MHz	±50ppm	±30ppm	10pF
EB1216YA10-27.000M TR	Ecliptek	EB1216	MHz 晶體	27 MHz	±50ppm	±30ppm	10pF
EB1216YA10-26.000M TR	Ecliptek	EB1216	MHz 晶體	26 MHz	±50ppm	±30ppm	10pF
EB1216YA10-25.000M TR	Ecliptek	EB1216	MHz 晶體	25 MHz	±50ppm	±30ppm	10pF
EA2025JA18-25.000M TR	Ecliptek	EA2025	MHz 晶體	25 MHz	±30ppm	±15ppm	18pF
EA3250MA10-14.7456M TR	Ecliptek	EA3250	MHz 晶體	14.7456 MHz	±20ppm	±15ppm	10pF
EB3250JA12-12.000M TR	Ecliptek	EB3250	MHz 晶體	12 MHz	±30ppm	±15ppm	12pF
EB3250JA12-24.000M TR	Ecliptek	EB3250	MHz 晶體	24 MHz	±30ppm	±15ppm	12pF
EA3250FA18-25.000M TR	Ecliptek	EA3250	MHz 晶體	25 MHz	±50ppm	±30ppm	18pF
E1SFA12-3.6864M TR	Ecliptek	E1S	MHz 晶體	3.6864 MHz	±50ppm	±30ppm	12pF
EA2532LA18-32.000M TR	Ecliptek	EA2532	MHz 晶體	32 MHz	±30ppm	±15ppm	18pF
EA2532QA18-16.000M TR	Ecliptek	EA2532	MHz 晶體	16 MHz	±20ppm	±15ppm	18pF
EA2532LA18-12.000M TR	Ecliptek	EA2532	MHz 晶體	12 MHz	±30ppm	±15ppm	18pF
EA2532QA18-12.000M TR	Ecliptek	EA2532	MHz 晶體	12 MHz	±20ppm	±15ppm	18pF
EB2532JA12-25.000M TR	Ecliptek	EB2532	MHz 晶體	25 MHz	±30ppm	±15ppm	12pF
EB2532JA12-32.000M TR	Ecliptek	EB2532	MHz 晶體	32 MHz	±30ppm	±15ppm	12pF
EB2532JA12-20.000M TR	Ecliptek	EB2532	MHz 晶體	20 MHz	±30ppm	±15ppm	12pF
EB1620YA10-27.000M TR	Ecliptek晶振	EB1620	MHz 晶體	27 MHz	±50ppm	±30ppm	10pF
EB2532JA12-24.576M TR	Ecliptek	EB2532	MHz 晶體	24.576 MHz	±30ppm	±15ppm	12pF
EB2532JA12-26.000M TR	Ecliptek	EB2532	MHz 晶體	26 MHz	±30ppm	±15ppm	12pF
EB2532JA12-12.000M TR	Ecliptek	EB2532	MHz 晶體	12 MHz	±30ppm	±15ppm	12pF
EB2532JA12-12.288M TR	Ecliptek	EB2532	MHz 晶體	12.288 MHz	±30ppm	±15ppm	12pF
EB2532JA12-16.000M TR	Ecliptek	EB2532	MHz 晶體	16 MHz	±30ppm	±15ppm	12pF
EB2532YA12-12.000M TR	Ecliptek	EB2532	MHz 晶體	12 MHz	±50ppm	±30ppm	12pF
EB2532YA12-30.000M TR	Ecliptek	EB2532	MHz 晶體	30 MHz	±50ppm	±30ppm	12pF
EB2532YA12-32.000M TR	Ecliptek	EB2532	MHz 晶體	32 MHz	±50ppm	±30ppm	12pF
EB2532YA12-13.560M TR	Ecliptek	EB2532	MHz 晶體	13.56 MHz	±50ppm	±30ppm	12pF
EB2532YA12-24.576M TR	Ecliptek	EB2532	MHz 晶體	24.576 MHz	±50ppm	±30ppm	12pF
EB2532YA12-16.000M TR	Ecliptek	EB2532	MHz 晶體	16 MHz	±50ppm	±30ppm	12pF
EB1216JA10-24.000M TR	Ecliptek	EB1216	MHz 晶體	24 MHz	±30ppm	±15ppm	10pF
