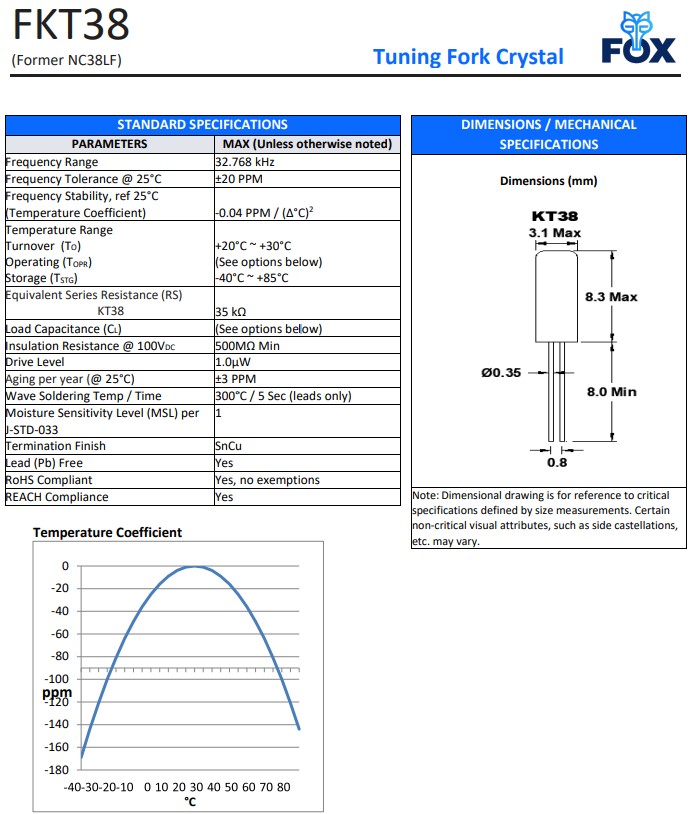

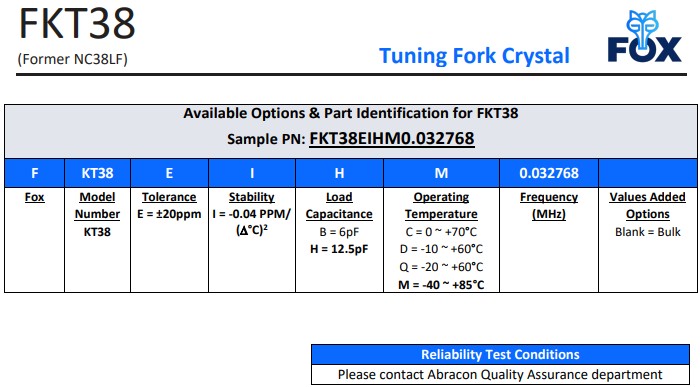

福克斯晶振電子，F(xiàn)KT38系列，編碼FKT38EIHD0.032768，石英晶體諧振器，頻率32.768kHz晶振，小體積晶振尺寸3.0x8.0mm，圓柱兩腳插件晶振，頻率容差±20ppm，負載電容12.5pF，主要應用于RTC時間功能的實現，即任何具備時間顯示的電子產品，如鐘表、監控、手機等。32.768K晶振具有自然的低振蕩頻率和極低的工作功率要求。
FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器

Manufacturer Part Number原廠編碼	福克斯晶振	Series型號	Type 系列	Frequency
FX135A-327	Fox Crystal	FX135A	kHz Crystal (Tuning Fork)	32.768kHz
FX135A-327	Fox Crystal	FX135A	kHz Crystal (Tuning Fork)	32.768kHz
FX135A-327	Fox Crystal	FX135A	kHz Crystal (Tuning Fork)	32.768kHz
FSRLF327	Fox Crystal	FSRLF	kHz Crystal (Tuning Fork)	32.768kHz
FSRLF327	Fox Crystal	FSRLF	kHz Crystal (Tuning Fork)	32.768k
FSRLF327	Fox Crystal	FSRLF	kHz Crystal (Tuning Fork)	32.768kHz
FSXLF327	Fox Crystal	FSXLF	kHz Crystal (Tuning Fork)	32.768kHz
FSXLF327	Fox Crystal	FSXLF	kHz Crystal (Tuning Fork)	32.768kHz
FSXLF327	Fox Crystal	FSXLF	kHz Crystal (Tuning Fork)	32.768kHz
FOXSLF/080-20	Fox Crystal	HC49SLF	MHz Crystal	8MHz
FSMLF327	Fox Crystal	FSMLF	kHz Crystal (Tuning Fork)	32.768kHz
FSMLF327	Fox Crystal	FSMLF	kHz Crystal (Tuning Fork)	32.768kHz
FSMLF327	Fox Crystal	FSMLF	kHz Crystal (Tuning Fork)	32.768kHz
FQ7050B-8.000	Fox Crystal	C7BQ	MHz Crystal	8MHz
FQ7050B-8.000	Fox Crystal	C7BQ	MHz Crystal	8MHz
FQ7050B-8.000	Fox Crystal	C7BQ	MHz Crystal	8MHz
FOXSDLF/080-20	Fox Crystal	HC49SDLF	MHz Crystal	8MHz
FOXSDLF/080-20	Fox Crystal	HC49SDLF	MHz Crystal	8MHz

FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器

FOXSDLF/080-20	Fox Crystal	HC49SDLF	MHz Crystal	8MHz
FOXSDLF/080R-20/TR	Fox Crystal	HC49SDLF	MHz Crystal	8MHz
FOXSDLF/080R-20/TR	Fox Crystal	HC49SDLF	MHz Crystal	8MHz
FOXSDLF/080R-20/TR	Fox Crystal	HC49SDLF	MHz Crystal	8MHz
FOXLF080-20	Fox Crystal	HC49ULF	MHz Crystal	8MHz
NC38LF-327	Fox Crystal	NC38LF	kHz Crystal (Tuning Fork)	32.768kHz
NC26LF-327	Fox Crystal	NC26LF	kHz Crystal (Tuning Fork)	32.768kHz
FSRLF327-6	Fox Crystal	FSRLF	kHz Crystal (Tuning Fork)	32.768kHz
FSRLF327-6	Fox Crystal	FSRLF	kHz Crystal (Tuning Fork)	32.768kHz
FSRLF327-6	Fox Crystal	FSRLF	kHz Crystal (Tuning Fork)	32.768kHz
FX122-327	Fox Crystal	FX122	kHz Crystal (Tuning Fork)	32.768kHz
FX122-327	Fox Crystal	FX122	kHz Crystal (Tuning Fork)	32.768kHz
FX122-327	Fox Crystal	FX122	kHz Crystal (Tuning Fork)	32.768kHz
FOXSLF/080	Fox Crystal	HC49SLF	MHz Crystal	8MHz
FQ7050BR-8.000	Fox Crystal	C7BQ	MHz Crystal	8MHz
FQ7050BR-8.000	Fox Crystal	C7BQ	MHz Crystal	8MHz
FQ7050BR-8.000	Fox Crystal	C7BQ	MHz Crystal	8MHz
FPXLF080	Fox Crystal	FPXLF	MHz Crystal	8MHz
FPXLF080-20	Fox Crystal	FPXLF	MHz Crystal	8MHz

FKT38系列應用于RTC時間功能的實現,FKT38EIHD0.032768,石英晶體諧振器

石英晶體單元搬運注意事項：

1.安裝注意事項

展平引線

(1)如果伸直導線或移除晶體單元，不要過度拉動導線。過度用力可能會使玻璃破裂并降低真空度。這可能最終導致特性的惡化，也可能破壞晶體芯片

(2)握住，從上下兩側按壓彎曲部分，使引線變直鉛芯底部緊密

彎曲導線 (1)彎曲引線，以便在彎曲后焊接晶體單元時，圓柱晶振，引線保持筆直，距離外殼0.5毫米以上。否則，玻璃可能會破裂 (2)在焊接后彎曲引線時，一定要留出大于2.0毫米的長度
直接焊接到外殼上會降低真空度，并可能導致特性惡化，還可能損壞晶體芯片。使從外殼到印刷電路板的長度(L)大于外殼直徑(D ),以便在晶體單元翻倒時不會拉動引線。
2.焊接焊接位置必須在距離玻璃密封1.0毫米以上的引線處。高溫下過長的加熱時間可能導致特性惡化，并可能破壞晶體單元。如果晶體單元不可避免地被加熱，在300℃或更低的溫度下加熱引線部分5秒或更短時間請確保箱子溫度低于150℃。
3.清潔由于音叉晶體單元使用小而薄的晶體芯片，并且頻率接近超聲波清洗器的頻率，所以晶體芯片可能容易斷裂。因此，不要進行超聲波清洗。
