規格型號：17404143
頻率：4~54MHZ

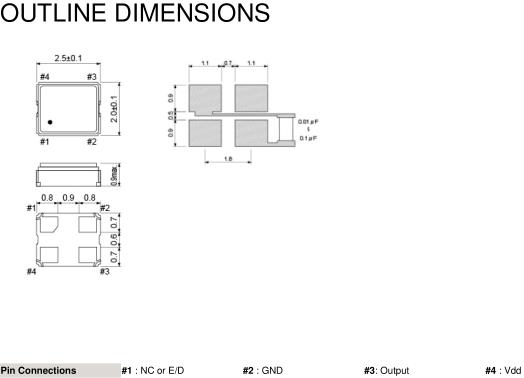

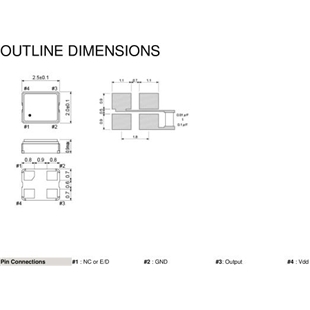

尺寸：2.5*2.0mm
PDF
產品描述：FCD-Tech晶振,SX2CT晶振,SX2CT-28F2.5E14P-20.000MHz晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是1...

FCD-Tech晶振,SX2CT晶振,SX2CT-28F2.5E14P-20.000MHz晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

荷蘭的FCD-Tech晶振公司是專門研發生產晶體和振蕩器的制造商,這種元器件在許多產品內部都會用到,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech晶振公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器已面世,腳適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能是信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.
荷蘭進口FCD-Tech Crystal生產的石英晶體振蕩器,石英晶體,濾波器是其核心業務,可高精度測量質量溫度,使用的FCD-Tech石英晶體微量天平測量質量.
FCD-Tech Crystal專業給市場提供的廣泛的荷蘭FCD-Tech晶振,有源晶振,石英晶體,石英晶體振蕩器,VCXO壓控晶振等元件,提供的工業級機械等產品中,具有高精度,低抖動,低相位噪聲等特點,符合當下市場對頻率元器件的需求.FCD-Tech晶振,SX2CT晶振,SX2CT-28F2.5E14P-20.000MHz晶振.

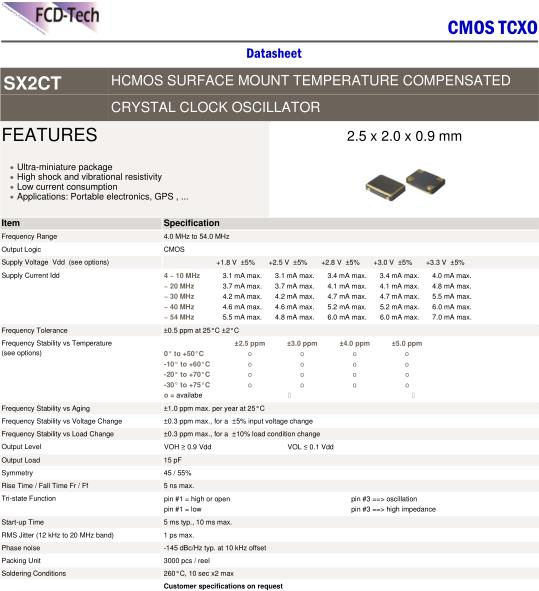

Item	Specification
Frequency range	4.0 MHz to 54.0 MHz
Output Logic	CMOS
Supply Voltage Vdd		+1.8V ±5%	+2.5V ±5%	+2.8V ±5%	+3.0V ±5%	+3.3V ±5%
	4 ~ 10 MHz	3.1 mA max.	3.1 mA max.	3.4 mA max.	3.4 mA max.	4.0 mA max.
	~ 20 MHz	3.7 mA max.	3.7 mA max.	4.1 mA max.	4.1 mA max.	4.8 mA max.
	~ 30 MHz	4.2 mA max.	4.2 mA max.	4.7 mA max.	4.7 mA max.	5.5 mA max.
	~ 40 MHz	4.6 mA max.	4.6 mA max.	5.2 mA max.	5.2 mA max.	6.0 mA max.
	~ 54 MHz	5.5 mA max.	4.8 mA max.	6.0 mA max.	6.0 mA max.	7.0 mA max.
Frequency Tolerance	±0.5 ppm at 25°C ±2°C
Frequency Stability vs Temperature (see options)		±2.5 ppm	±3.0 ppm	±4.0 ppm	±5.0 ppm
	0° to +50°C	o	o	o	o
	-10° to +60°C	o	o	o	o
	-20° to +70°C	o	o	o	o
	-30° to +75°C	o	o	o	o
	o = availabe
Frequency Stability vs Aging	±1.0 ppm max. per year at 25°C
Frequency Stability vs Voltage Change	±0.3 ppm max., for a ±5% input voltage change
Frequency Stability vs Load Change	±0.3 ppm max., for a ±10% load condition change
Output Level	VOH ≥ 0.9 Vdd			VOL ≤ 0.1 Vdd
Output Load	15 pF
Symmetry	45 / 55 %
Rise Time / Fall Time Fr/Ff	5 ns max
Tri-state function	pin #1 = high or open pin #1 = low			pin #3 ==> oscillation pin #3 ==> high impedance
Start-up Time	5 ms typ., 10 ms max.
RMS Jitter ( 12 kHz to 20 MHz band	1 ps max.
Phase Noise	-145 dBc/Hz typ. at 10 kHz offset
Packing Unit	3000pcs / reel
Soldering Condition	260°C , 10 sec x2 max

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.FCD-Tech晶振,SX2CT晶振,SX2CT-28F2.5E14P-20.000MHz晶振.
