規格型號：51769244
頻率：6~48MHZ

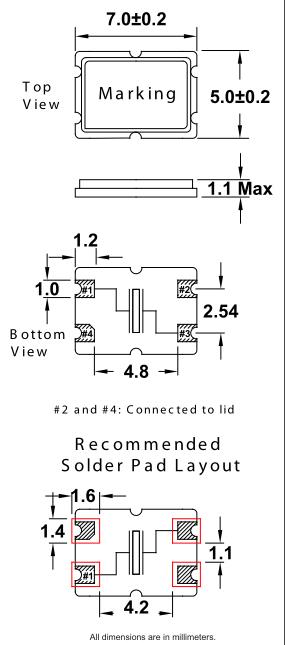

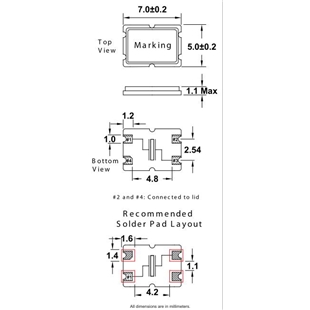

尺寸：7.0*5.0mm
PDF

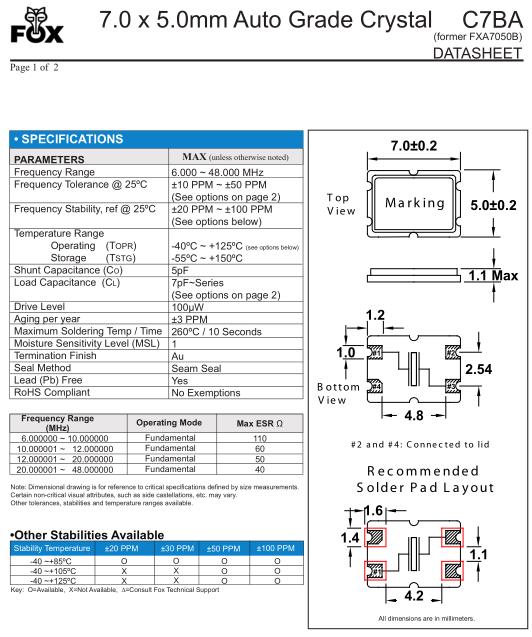

產品描述：FOX晶振,C7BA晶振,FC7BACBMI25.0晶振,FOXcrystal美國福克斯晶振公司成立于1979年，是一家小型的家族企業，提供石英晶體諧振器和振蕩器。自那時起，該公司已發展成為美國電子市場上高精度石英晶振，高可靠性頻率控制產...

FOX晶振,C7BA晶振,FC7BACBMI25.0晶振,FOXcrystal美國福克斯晶振公司成立于1979年，是一家小型的家族企業，提供石英晶體諧振器和振蕩器。自那時起，該公司已發展成為美國電子市場上高精度石英晶振，高可靠性頻率控制產品的領先供應商，全球擁有10,000多家客戶。研發部門是過去32年來公司持續增長的重要推動力。福克斯工程師已經開發出數百種產品，為晶體和振蕩器的性能，精度和可靠性設定了新的標準，并且為了縮短交付周期以滿足不斷增長的業務需求。福克斯以自己處于頻率控制技術的領先優勢而自豪，并且憑借優質的公司研究持續開發新產品。憑借先進的制造設施，包括在大氣條件下（包括Class-100無塵室）運行的最先進的設備，F(xiàn)OX晶振公司能夠生產出符合最嚴格行業質量標準的創新產品。2012年4月，Integrated Device Technology，Inc.收購了福克斯電子，并于2016年10月恢復為福克斯長期管理團隊的私人所有權。FOX晶振,C7BA晶振,FC7BACBMI25.0晶振.

FOX晶振規格	單位	C7BA晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	6~48MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +150°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100mW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^{-6 ~}±50 × 10^-6 參見第2頁的選項	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.lcsx.com.cn/
頻率溫度特征	f_tem	±20 × 10^-6~±100 × 10^-6/-10°C ～ +60°C	超出標準的規格請聯系我們.
負載電容	CL	7pF,8pF,10pF,12pF, 15pF,16pF,18pF,12pF～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。FOX晶振,C7BA晶振,FC7BACBMI25.0晶振.
