規格型號：50883220
頻率：24~50MHZ

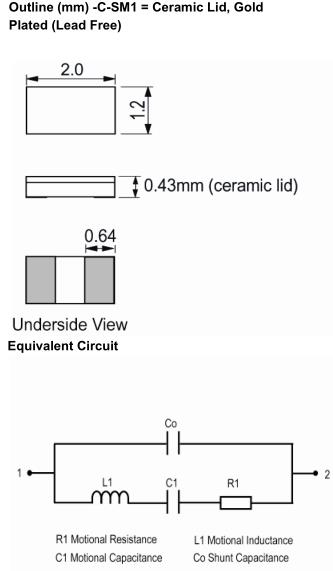

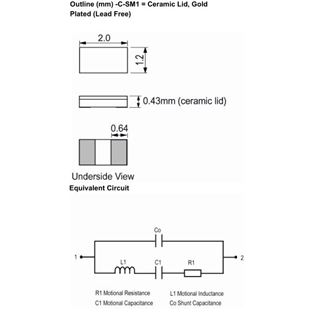

尺寸：2.0*1.2mm
PDF
產品描述：IQD晶振,CX16AT晶振,30.0MHz-CX16AT-C-SM1-100/100/晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大...

IQD晶振,CX16AT晶振,30.0MHz-CX16AT-C-SM1-100/100/晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
IQD伊克德晶振集團有超過40年的生產頻率元件產品經驗,在頻率控制市場上,IQD是公認的市場領導者.擁有60多個國家的活躍客戶,伊克德提供了最全面的晶振晶體頻率范圍,從低成本的商業級產品到高可靠性工業、汽車和軍事等級的應用,包括:晶振,石英貼片晶振,水晶振蕩子,晶體振蕩器,壓控溫補晶振,石英晶體諧振器等.

我們采取合作的方式與我們的客戶合作.我們有經驗的多語種銷售、應用支持和工程團隊,引導客戶從設計階段到全面生產.伊克德的產品由世界各地的航空、汽車、通信、計算機、消費者、工業、醫療和軍工等行業的領先制造商所指定.我們與幾個主要的集成電路設計師一起工作,并獲得了各種各樣的參考設計.
石英晶體諧振器,石英晶振被廣泛應用于需要定時裝置的各種電子應用中.石英晶體的質量對石英晶體的性能至關重要,而石英的高Q系數則意味著可以實現緊密的性能,這是確保微處理器在客戶設計中正確工作的關鍵.IQD是一家石英晶體(XTAL),貼片晶振,有源晶振,壓控振蕩器,壓電水晶制造商,已有40多年的歷史,并提供了表貼式焊接以及插件焊接的石英晶體晶振,石英晶體諧振器,具有廣泛的頻率選用范圍,滿足幾乎所有的產品應用.IQD晶振,CX16AT晶振,30.0MHz-CX16AT-C-SM1-100/100/晶振.

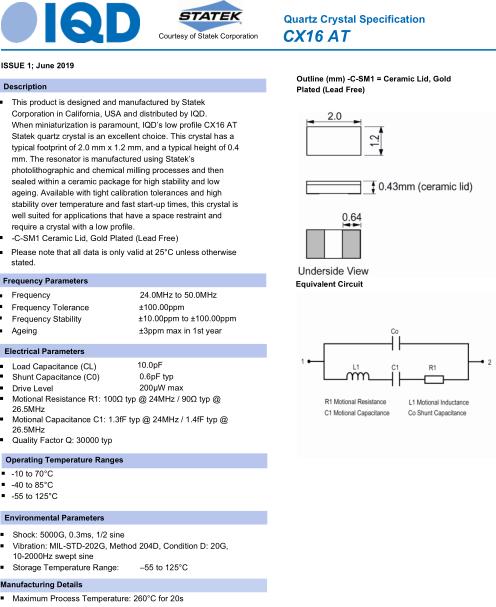

Frequency	24.0MHz to 50.0MHz
Frequency Tolerance	±100.00ppm
Frequency Stability	±10.00ppm to ±100.00ppm
Ageing	±3ppm max in 1st year
Load Capacitance (CL)	10.0pF
Shunt Capacitance (C0)	0.6pF typ
Drive Level	200µW max
Motional Resistance R1:	100Ω typ @ 24MHz / 90Ω typ @ 26.5MHz
Motional Capacitance C1:	1.3fF typ @ 24MHz / 1.4fF typ @ 26.5MHz
Operating Temperature Ranges	-10 to 70°C -40 to 85°C -55 to 125°C
Storage Temperature Range:	–55 to 125°C
Shock:	5000G, 0.3ms, 1/2 sine
Vibration:	MIL-STD-202G, Method 204D, Condition D: 20G, 10-2000Hz swept sine

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.IQD晶振,CX16AT晶振,30.0MHz-CX16AT-C-SM1-100/100/晶振.
