規格型號：85120150
頻率：30MHZ
尺寸：3.2*2.5mm
PDF

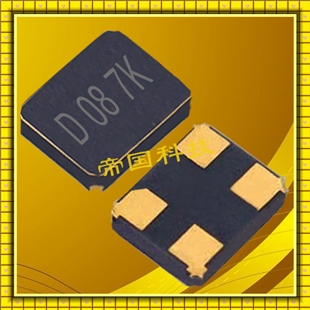

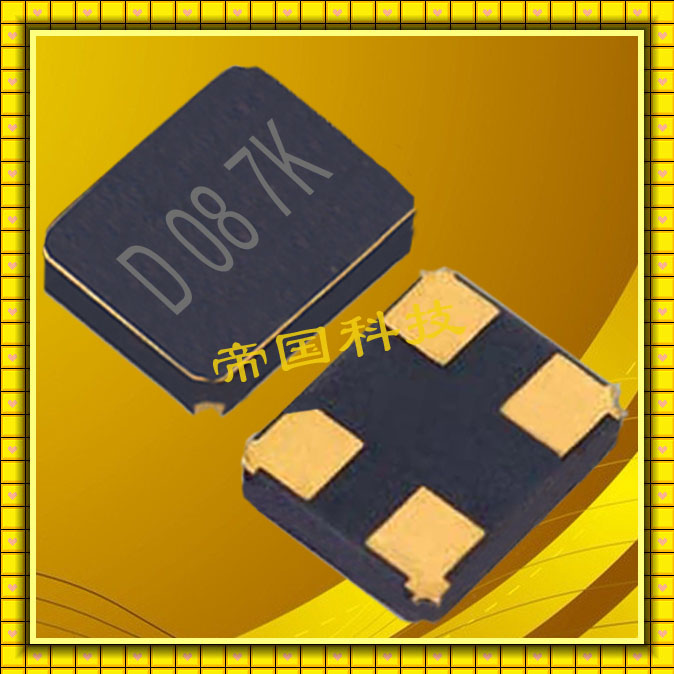

產品描述：KDS進口晶振,DSX321G多媒體設備專用晶體,1N230000AB0C晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂...

KDS進口晶振,DSX321G多媒體設備專用晶體,1N230000AB0C晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
KDS進口晶振,DSX321G多媒體設備專用晶體,1N230000AB0C晶振,日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空晶振在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,剛投資建廠時主打產品便是32.768KHZ系列產品.KDS石英晶振以優良的產品迅速占領了中國市場,KDS品牌以在國內電子元件中深入民心,KDS晶振以專業化系統在全國各地的工廠生產.KDS以高超的生產技術,一流的生產設備,KDS貼片晶振產品價格 “更便宜,更快,更好的產品”,節省勞動力,自動化生產設施的優勢,以滿足交貨時間和需求是你選擇KDS品牌最佳的或者伙伴.

型名	DSX321G/DSX320GE
周波數範囲	30MHz
オーバトーン次數	Fundamental
負荷容量	10pF
勵振レベル	10μW（200μW max.）
周波數許容偏差	±30×10−6 （at 25℃）
直列抵抗	400Ω max.	200Ω max.	150Ω max.	120Ω max.	100Ω max.
周波數溫度特性	±100×10−6/ ー 40 ~＋125℃（Ref. to 25℃）
保存溫度範囲	ー 40 ~＋150℃
信頼性仕様	AEC-Q200
梱包単位 (1)	3000pcs./reel（φ180）

石英晶體諧振器是一種被動組件,因此受電源電壓、環境溫度、電路配置、電路常數和襯底連接模式,等.操作大致分為正常運行和異常操作.因此,在振蕩電路的設計,其中一個先決條件是決定如何使晶體諧振器的振蕩頻率穩定和安全.只有這種決心后可以隨后的物品如頻率精度、頻率變化程度的調制,振蕩開始時間和振蕩波形進行討論.

在振蕩電路的設計,它認識到各個組件的作用是必要的.表1中描述的角色了,作為一個例子,一個振蕩電路(圖1)使用一個通用的C-MOS IC(74年由東芝hcuo4ap).Table-1When反饋電阻(Rf)不是安裝在振蕩電路,如表1所示,諧振器不開始振蕩即使電源應用于振蕩電路.除非適當的值連接的電阻器,振蕩不開始正式晶體諧振器的模式,但泛音振動或基本振蕩開始.在基本諧振器(MHz頻帶)反饋電阻通常是1 MΩ.的泛音諧振器(MHz頻帶)值取決于集成電路和頻率特性,但是在幾個kΩ——數萬kΩ的范圍.的音叉型諧振器(千赫樂隊),需要連接一個電阻10 MΩ或更多.KDS進口晶振,DSX321G多媒體設備專用晶體,1N230000AB0C晶振.

日本大真空晶振靈活地應對不斷變化的社會需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.KDS進口晶振,DSX321G多媒體設備專用晶體,1N230000AB0C晶振.

石英晶體設備發揮著無形的但重要的作用在數字設備需要精致和高精密技術.KDS下品牌,我們有追求獨一無二的技術的發展,通過工藝的完美結合,長了通過我們的水晶設備行業的主導作用自我國建國以來,和尖端技術.我們也進行了全面的質量控制,使用最先進的測試設備和潔凈室安裝在每個工廠.大真空質量批準收購ISO / TS 16949認證,汽車電子產品的國際質量管理體系標準,以及ISO 9001國際質量保證標準.
