規格型號：40263754
頻率：32.768 kHz
尺寸：3.2*1.5mm
PDF
產品描述：貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控...

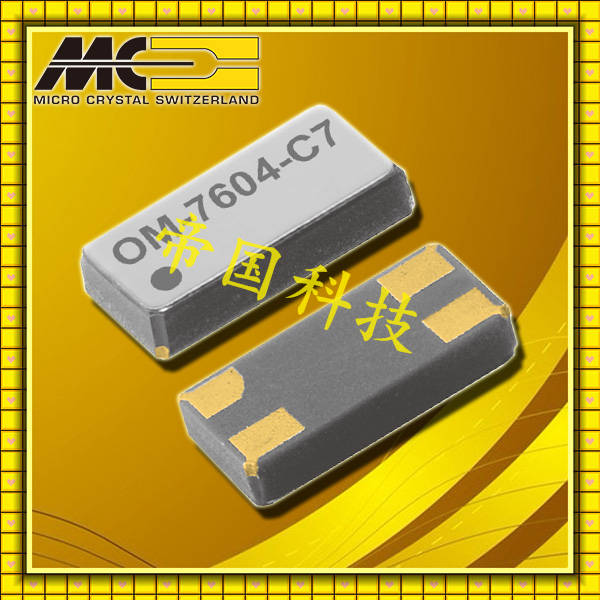

微晶晶振,貼片晶振,OM-7604-C7晶振,4腳石英晶體諧振器，超小型石英晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致晶片不能正常工作，從而導致產品在客戶端不能正常使用，研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此晶片設計的計算機程序，該程序晶片外形尺寸已全面應用并取得很好的效果。超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.
低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

此外，參與者應持有其實踐對最初的MES審計和隨后的MES監督審核開放。要使這些原則獲得成功，與會者應視為原則。全面供應鏈計劃。至少，參加者應鼓勵他們的下一層。
晶振供應商確認和執行原則。采納這些原則的基本原則是理解一個企業，即它的所有業務動必須完全遵守國家的法律、法規和規章它在其中運行。這些原則鼓勵參與者考慮超越法律，遵守國際公認標準，促進社會和環境責任。
微晶的管理團隊以及領導的工作人員。職位提供了一個積極的例子，在所有領域的質量行為。公司。他們激勵員工始終如一地思考問題。質量與成本。
必須迅速分析、糾正目前存在的問題,和適當的措施。所有的經理負責娛樂一個內部環境，在那里可以公開指出問題并進行討論。通過不斷改進技術，過程、微晶晶振,貼片晶振,OM-7604-C7晶振,4腳石英晶體諧振器產品、服務、質量、環境保護、安全和安全方面，微晶也將保持其在未來的市場地位。

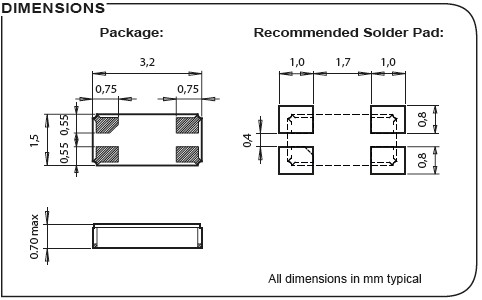

石英晶振參數	單位	OM-7604-C7 3.2 x 1.5 x 0.7 mm晶振
標準頻率范圍	f_nom	32.768 kHz
儲存溫度	T_stg	-55°C ~+125°C
工作溫度	T_use	-40°C ~+85°C
激勵功率	DL	1μW
精度	f_— l	±20 ppm
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	9pF-12.5pF
串聯電阻（ESR）	R₁	70kΩ Max

7-1:機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管無源晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
7-2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于壓電石英晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)微晶晶振,貼片晶振,OM-7604-C7晶振,4腳石英晶體諧振器在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

微晶晶振集團將確保其32.768K晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?。在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。

微晶集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。
微晶進口晶振所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。
消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。
對我們的產品微晶晶振,貼片型32.768K晶振,OM-7604-C7晶振,4腳石英晶體諧振器進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。
公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。
