規格型號：95129180
頻率：20~150KHZ

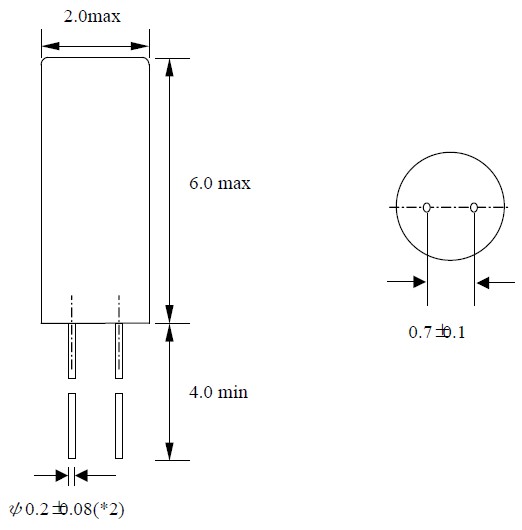

尺寸：2*6mm|3*8mm詳細請瀏覽PDF文檔
PDF
產品描述：小型,薄型,音叉型晶體諧振器,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性.

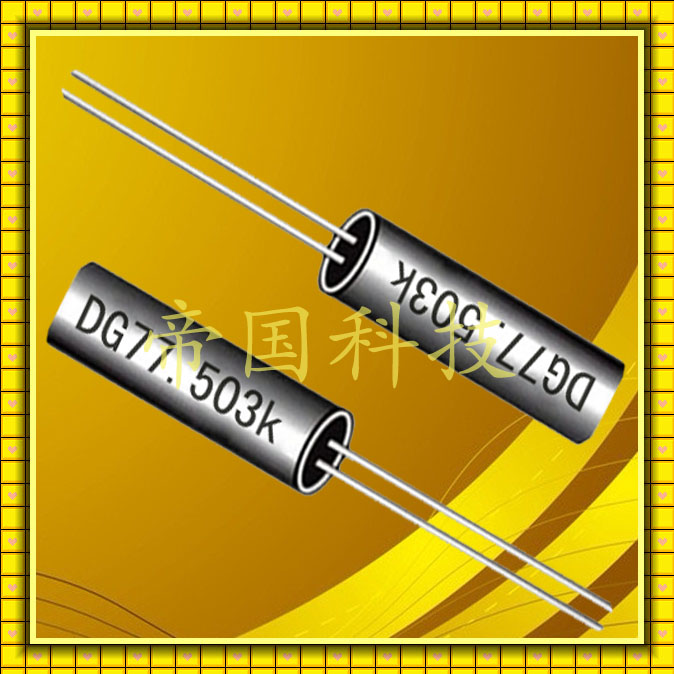

表晶77.503K小型,音叉型石英晶體諧振器,圓柱晶振,具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性.
【表晶77.503K規格】

石英晶振規格	單位	表晶77.503K頻率范圍	石英晶振基本條件
額定頻率范圍	f_nom	20MHz ～ 125MHz	標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	晶振標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	12.5pF ～ ∞	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
