規格型號：53249909
頻率：3.58~70.00MHZ

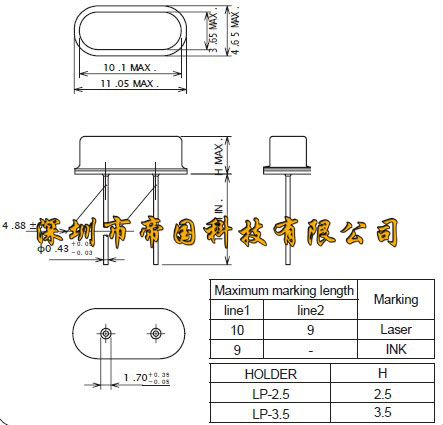

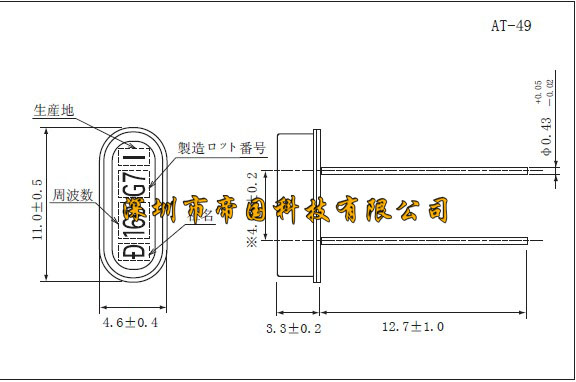

尺寸：11.5*3.5mm詳細請瀏覽PDF
PDF
產品描述：插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,在汽車電子領域中也能使產品高可靠性的使用.即使在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的...

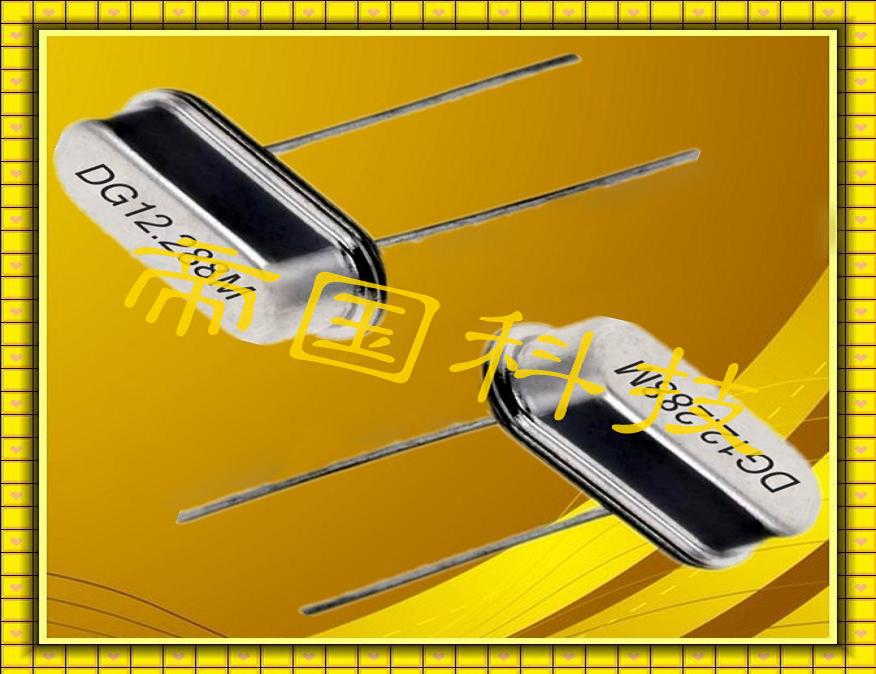

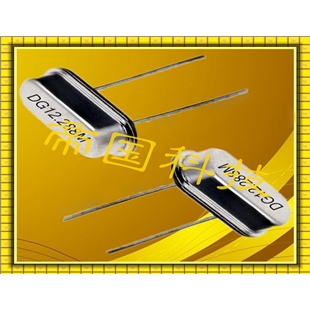

無源晶振,插件石英晶振,49SS晶振,最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,石英晶體諧振器,在汽車電子領域中也能使產品高可靠性的使用.即使在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/SS形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

【石英晶振49SS規格】

49SS晶振規格	單位	49SS晶振頻率范圍	石英晶振基本條件
額定頻率范圍	f_nom	3.58~70.00MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	晶振標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	7pf ～ ∞	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
