規格型號：93557559
頻率：8~150MHZ
尺寸：5.0*3.2mm
PDF
產品描述：NKG晶振,S5M晶振,S5M-12.0000F-18E2-EXT晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相...

NKG晶振,S5M晶振,S5M-12.0000F-18E2-EXT晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

蘇州的創業公司是通過租用工廠空間而購買土地而建造新的自有工廠。2006年，生產線可以搬進新公司，由三個10k潔凈室組成，用于石英晶體和振蕩器組裝。

新的10,000平方米設施中更大的空間使其能夠投資陶瓷封裝SMD石英晶體和振蕩器的新設備。
有了這個，NKG可以開發自己的振蕩器，并很快專注于高頻時鐘和具有各種輸出波形類型的VCXO，如LVPECL，LVDS和HCSL。隨著對TCXO和VCTCXO等更復雜產品的需求不斷增加，NKG開始與其他企業合作開發和制造，這符合行業的共同趨勢。
憑借廣泛的頻率控制產品，NKG如今已成為行業中一家經過良好重組的公司。

多年來,NKG晶振公司為各個領域的制造業發展做出了貢獻,同時也提高了用戶滿意度,同時,大量生產優質的產品,比如SMD晶振,高性能晶振,TCXO振蕩器等。NKG晶振,S5M晶振,S5M-12.0000F-18E2-EXT晶振.

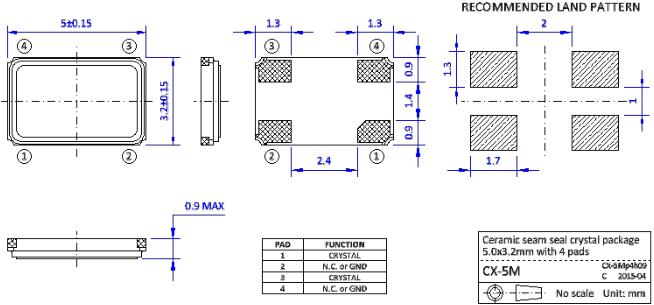

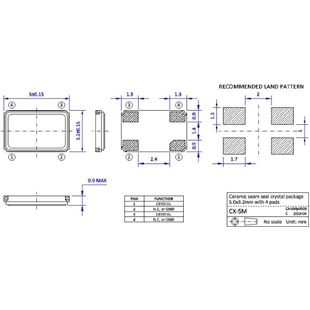

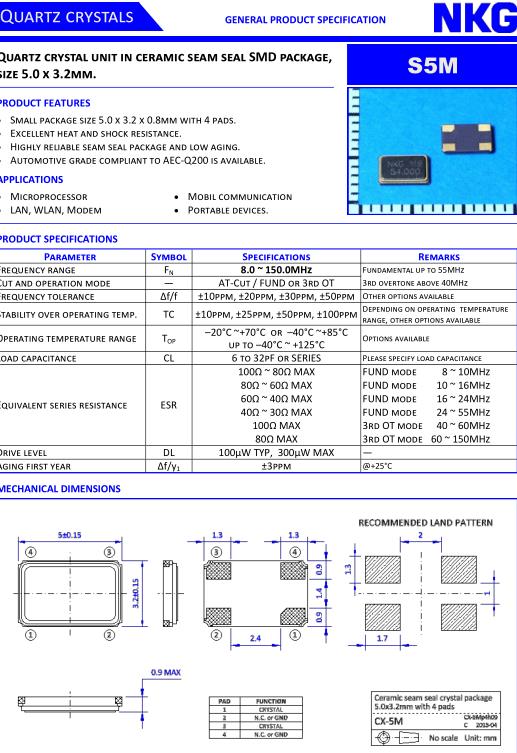

Parameter	Symbol	Specifications	Remarks
Frequency range	F N	8.0 ~ 150.0MHz	Fundamental up to 55MHz
Cut and operation mode	—	AT-Cut / FUND or 3rd OT	3rd overtone above 40MHz
Frequency tolerance	Δf/f	±10ppm, ±20ppm, ±30ppm, ±50ppm	Other options available
Stability over operating temp.	TC	±10ppm, ±25ppm, ±50ppm, ±100ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	–20°C ~+70°C or –40°C ~+85°C up to –40°C ~ +125°C	Options available
Load capacitance	CL	6 to 32pF or SERIES	Please specify load capacitance
Equivalent series resistance	ESR	100Ω ~ 80Ω MAX 80Ω ~ 60Ω MAX 60Ω ~ 40Ω MAX 40Ω ~ 30Ω MAX 100Ω MAX 80Ω MAX	FUND mode 8 ~ 10MHz FUND mode 10 ~ 16MHz FUND mode 16 ~ 24MHz FUND mode 24 ~ 55MHz 3rd OT mode 40 ~ 60MHz 3rd OT mode 60 ~ 150MHz
Drive level	DL	100µW TYP, 300µW MAX	—
Aging first year	Δf/y 1	±3ppm	@+25°C

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.NKG晶振,S5M晶振,S5M-12.0000F-18E2-EXT晶振.
