規格型號：43634547
頻率：0.75~160.0MHz,160.1~800.0MHz晶振
尺寸：7.0*5.0mm
PDF
產品描述：SHINSUNG晶振,SXO-P-S晶振,SXO-P-S-33ST-30HZ-26MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶...

SHINSUNG晶振,SXO-P-S晶振,SXO-P-S-33ST-30HZ-26MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

我們認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的Smd或通孔型晶體單元，時鐘OSC，TCXO，VCXO，MCF等，并提供高產品質量穩定，穩定性高。

產品廣泛應用于電子行業，包括電信，微處理器，汽車，儀器儀表和醫療應用。

SHINSUNG晶振發展歷程：
1999成立Shinsung SAW Electronics Co.
1999年12月開始生產晶體和振蕩器（osc，vcxo）

2000年1月完成高頻VCXO （100MHz以上）的開發
Mar.2001開始開發SMD OSC和Crystal
Jul.2002開始批量生產可編程振蕩器
Aug.2009完成SMD Crystal（3225尺寸）的開發
2009年12月成SMD VCTCXO（5032尺寸）的開發,開始批量生產SMD VCXO（7050,5032尺寸）
2010年1月完成SMD振蕩器（3225尺寸）的開發,開始批量生產SMD水晶（3225尺寸）
2010年4月在800MHz頻段（7050,14x9.6尺寸）完成LVPECL VCXO的開發,開始批量生產SMD振蕩器（3225尺寸）,開始批量生產SMD LVPECL振蕩器（7050尺寸）
AUG.2011開始生產SMD VCTCXO（3225尺寸）
Mar.2012成立附屬研究所。
韓國新松晶振成立,主要生產石英晶體,石英晶體振蕩器,貼片晶振等元件.多年來一直以追求質量,為客戶提供高品質的SHINSUNG晶振產品和一流的服務為經營理念.SHINSUNG晶振,SXO-P-S晶振,SXO-P-S-33ST-30HZ-26MHz晶振.

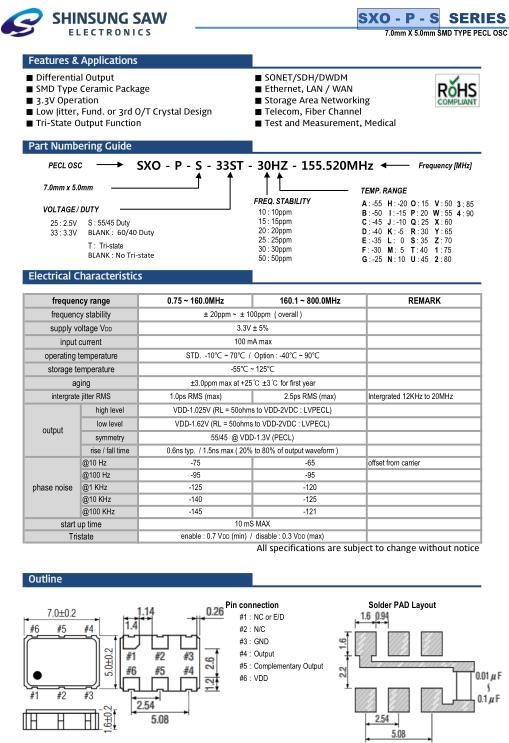

frequency range		0.75 ~ 160.0MHz	160.1 ~ 800.0MHz	REMARK
frequency stability		± 20ppm ~ ± 100ppm ( overall )
supply voltage V DD		3.3V ± 5%
input current		100 mA max
operating temperature		STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃
storage temperature		-55℃ ~ 125℃
aging		±3.0ppm max at +25℃ ±3℃ for first year
intergrate jitter RMS		1.0ps RMS (max)	2.5ps RMS (max)	Intergrated 12KHz to 20MHz
output	high level	VDD-1.025V (RL = 50ohms to VDD-2VDC : LVPECL)
	low level	VDD-1.62V (RL = 50ohms to VDD-2VDC : LVPECL)
	symmetry	55/45 @ VDD-1.3V (PECL)
	rise / fall time	0.6ns typ. / 1.5ns max ( 20% to 80% of output waveform )
phase noise	@10 Hz	-75	-65	offset from carrier
	@100 Hz	-95	-95
	@1 KHz	-125	-120
	@10 KHz	-140	-125
	@100 KHz	-145	-121
start up time		10 mS MAX
Tristate		enable : 0.7 V DD (min) / disable : 0.3 V DD (max)
All specifications are subject to change without notice

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。SHINSUNG晶振,SXO-P-S晶振,SXO-P-S-33ST-30HZ-26MHz晶振.
