規格型號：8162897
頻率：8~36MHZ

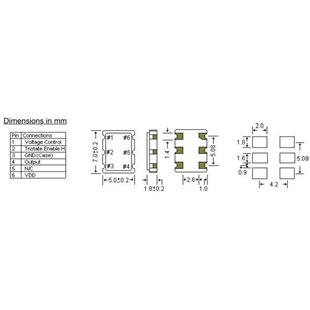

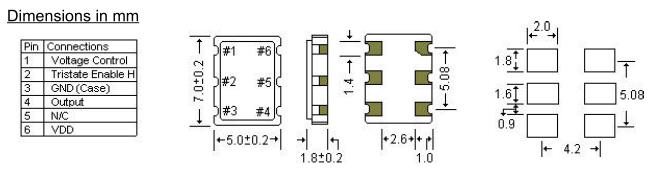

尺寸：7.0*5.0mm
PDF
產品描述：STD晶振,O-7晶振,V51A0D-20M000000-A晶振,VCXO壓控晶振,壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/...

STD晶振,O-7晶振,V51A0D-20M000000-A晶振,VCXO壓控晶振,壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

公司自1957年開始營業。它位于洛杉磯縣的El Monte市。1993年，我們增加了在中國生產產品的能力。這為我們提供了大批量生產和小批量生產的優勢，以滿足我們所有客戶的需求。最先進和最先進的設備用于高效，準確地測試和制造每個晶體和混合振蕩器。所有晶體和振蕩器設計都經過計算機化，以盡量減少誤差。我們公司還提供應用協助和研發能力，可供內部和客戶使用.
STDCrystal成立于1957年,總部在洛杉磯,專為研發生產STD晶振,石英晶體諧振器,有源晶振等.美國Standard晶振擁有先進的生產技術和高端儀器設備,所生產STD晶振均為無鉛環保.
Standard晶振自從1957年開業以來,Standard晶振公司努力研發新的技術,有效率的為客戶提供頻率元件,Standard Crystal Corporation的英文縮寫是STD晶振,無偏差的計量能力.STD晶振,O-7晶振,V51A0D-20M000000-A晶振.

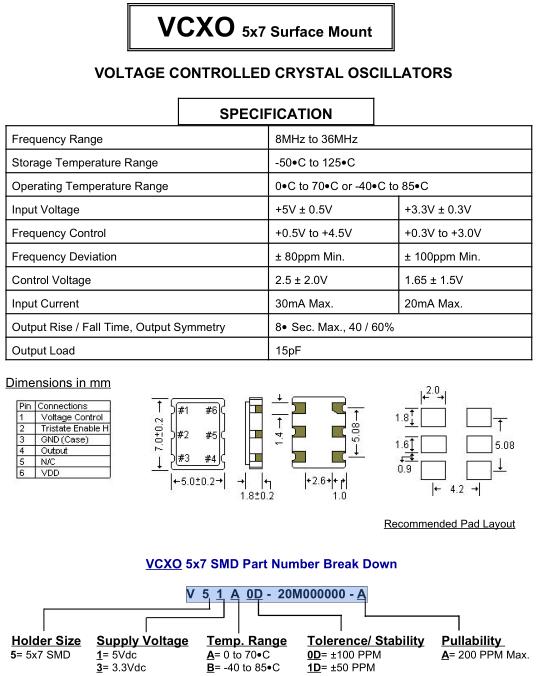

SPECIFICATION
Frequency Range	8MHz to 36MHz
Storage Temperature Range	-50°C to 125°C
Operating Temperature Range	0°C to 70°C or -40°C to 85°C
Input Voltage	+5V ± 0.5V	+3.3V ± 0.3V
Frequency Control	+0.5V to +4.5V	+0.3V to +3.0V
Frequency Deviation	± 80ppm Min.	± 100ppm Min.
Control Voltage	2.5 ± 2.0V	1.65 ± 1.5V
Input Current	30mA Max.	20mA Max.
Output Rise / Fall Time, Output Symmetry	8 °Sec. Max., 40 / 60%
Output Load	15pF

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.STD晶振,O-7晶振,V51A0D-20M000000-A晶振.
