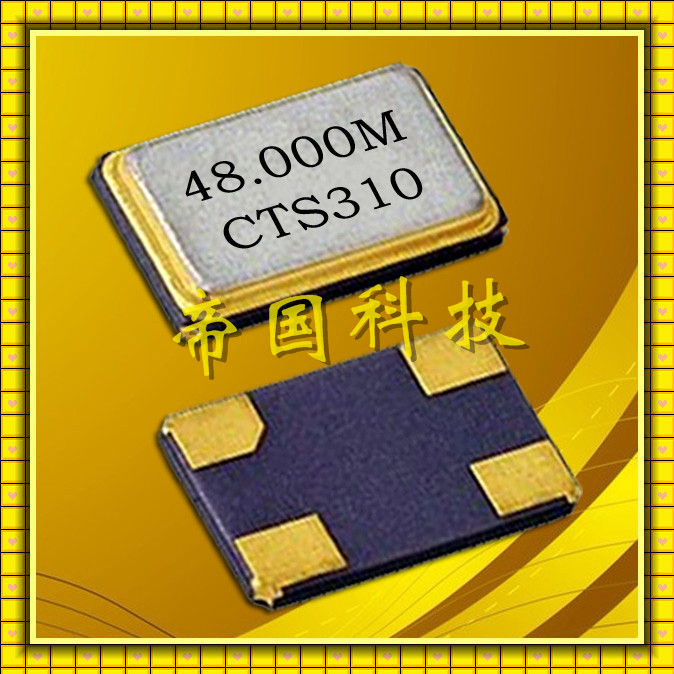

規格型號：67602284
頻率：8.0~50.0MHZ
尺寸：6.0*3.5mm
PDF
產品描述：CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商(oem),CTS是驕傲的100年的遺產,卓越創新產品和工程.

406無源晶體,6035mm石英晶體諧振器,CTS藍牙專用晶振,6035mm,5032mm,4025mm貼片晶振系列,其產品晶體晶片采用了真空退火技術：高真空退火處理是消除在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,通過合理的真空退火技術可提高產品的主要參數的穩定性,提高產品的年老化特性.

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

晶振規格參數	型號406
頻率范圍	8.0 MHz to 50.0 MHz
頻率公差25℃	±30 ppm, Standard
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±50 ppm, Standard
工作溫度范圍	-20°C to +70°C ,-40℃~+85℃
負載電容	8pF, 12pF, Series standard
并聯電容	4.0 pF Typical, 7.0 pF Maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-55°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C ± 5°C, 10 Seconds Maximum

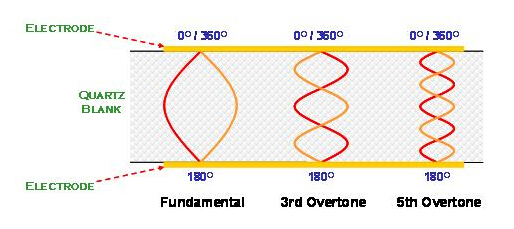

在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. 石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的.

(Fig.) Only odd number harmonic vibrations can be excited in crystal resonator

負載電容 ( Load Capacitance, CL )

振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.

這種負載電容并聯線路的共振頻率以 fL 表示 :

雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日常活動和制造過程.CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.

我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.

我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.

我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.

在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
