規格型號：79408823
頻率：16.0~54.0MHZ
尺寸：2.5*2.0mm
PDF
產品描述：CTS是頻率元件的專業制造商，目前所提供之石英晶體(Crystal)，晶體振蕩器(Oscillator)之生產及銷售規模居全臺領先地位,專注開發高溫度耐受性的產品、特殊應用領域之規格,并朝小型化開發設計,以滿足終端產品的發展趨勢...

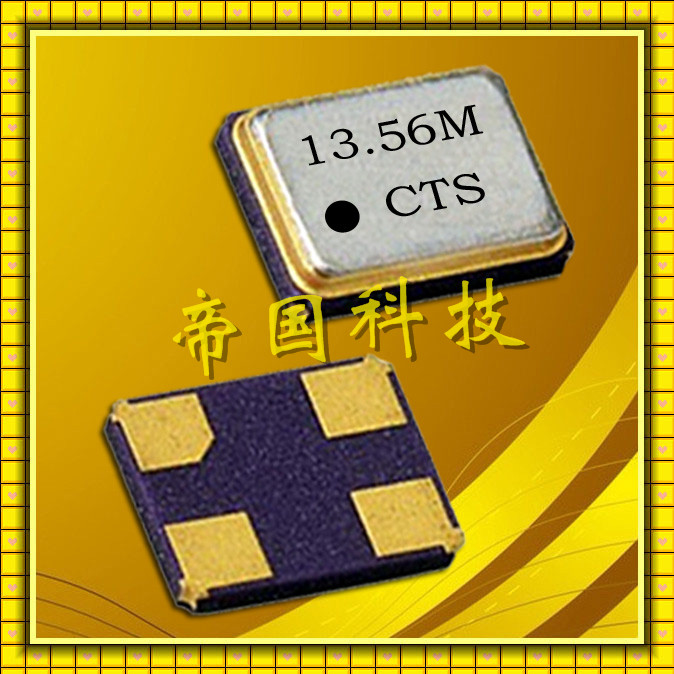

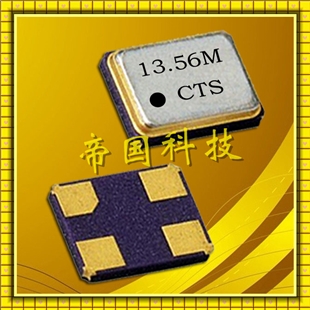

425貼片晶振,2520mm諧振器,CTS無源晶體,貼片石英晶振2520mm小尺寸系列SMD晶片目前采用了激光切割技術,按照最嚴格的切割機各項設備參數,嚴格挑選各類晶體切割,如：磨料、線切割線、槽輪等,通過以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生產效率.小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

晶振規格參數	型號425
頻率范圍	16.0 MHz to 54.0 MHz
頻率公差25℃	±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍	-20°C to +70°C Standard
負載電容	8pF, 12pF, Series standard
并聯電容	5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +85°C
回流條件下,按JEDEC j - std - 020	+255°C ± 5°C, 10 Seconds Maximum

量測負性阻抗目的是避免振蕩器無法起振,振蕩器無法起振的原因是負性阻抗寬裕度不夠?qū)е?為避免此現象發生于設計時負性阻抗一般至少是 ESR的三倍以上,反之若太小時則會發生偶爾不起振的現象發生.

輸出端串接一個可變電阻,可變電阻調至最小,上電源讓電路正常動作,調整可變電阻,將之調大,直至振蕩器不起振,確定不起振后,再將可變電阻轉小,觀測波形,持續將可變電阻調小到振蕩器開始振蕩波形正常后,關閉電源,再打開電源,若振蕩器依舊可以起振,這時候可變電阻上的阻抗值再加上2儀器所測得振蕩器單體的電阻值即為負性阻抗值.

負載電容匹配

1.于振蕩電路產生的振蕩回路來看,不同的負載電容會有不同程度頻率飄移,因此設計時必須針對產品實際的負載電容做量測以確定是否與當初設計規格一致

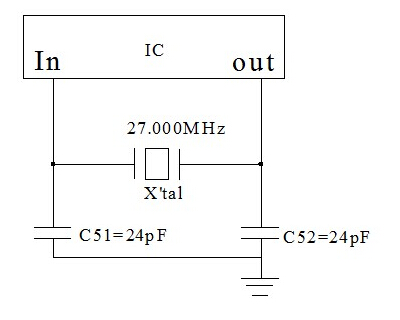

2.理論值負載電容計算方式如下,由C51 C52計算串聯電容后加上離散電容等于實際的負載電容,雜散電容內含PCB Layout、芯片電極等等因素造成.

CL = C51 * C52 / (C51 + C52) + C0 + Cs;

Note: Cs refers to on board stray capacitance.

雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日常活動和制造過程.

CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少?gòu)U物,零事故,創造一個舒適的工作環境.

我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.

我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.

我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.

在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
