- 規格型號：3427673
- 頻率：50~200MHZ
- 尺寸：7.0*5.0mm
- 產品描述：臺灣晶技為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出...

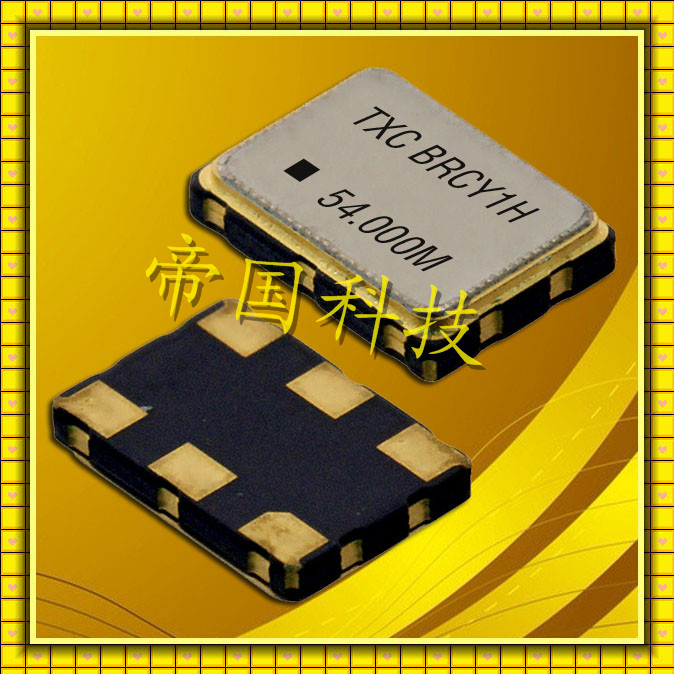

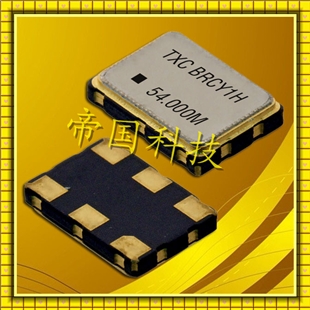

BR,BJ,BK,BM,BN,BP7050mm壓控晶體振蕩器,TXC有源晶振
航欄1.jpg)
BR,BJ,BK,BM,BN,BP7050mm壓控晶體振蕩器,TXC有源晶振,高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態
| 晶振參數 | 單位 | 石英晶振BR | 晶振需求標準 |
| 標準頻率范圍 | f_nom | 50-200MHZ | 請確定你所需要的頻率,聯系我們代理商 |
| 儲存溫度 | T_stg | -55°C — +125°C | 裸存 |
| 工作溫度 | T_use | -40°C — +85°C | |
| 電源電壓 | VDC | 2.8V,3.3V | |
| 精度 | f_-l | ±20 ppm | 如有需要更高的精度可以特定. |
| 拐點溫度 | Ti | +25°C ±5°C | |
| 負載電容 | CL | 15PF | 可指定 |
| 串聯電阻（ESR） | R1 | 60kΩ 最大值 | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | +25±3°C, 第一年 |
.jpg)
.jpg)
(圖一)(a)及分別是DIP型式及SMD型式的石英振蕩子的基本結構圖. (圖七)(c)是電子電路上所使用代表石英振蕩子的電子符號. 當石英晶體共振子處在遠離振蕩頻率區域時, 石英晶體共振子僅是一個電容性的組件, 當頻率接近石英晶體的振蕩頻率時, 就接近是一個電感性的等效LCR振蕩線路.
(Fig. 1) (a) Metal can type resonator
(b) Ceramic SMD type resonator
(c) Symbol of crystal usnit
(c) Symbol of crystal usnit
(圖二) 就是將石英晶體共振子轉換成振蕩頻率附近的Butterworth-Van Dyke (BVD)等效電路. 在這個圖中, 有四個主要參數 : 靜態電容-Co, 動態電容-C1, 動態電感-L1及動態電阻-R1.
﹝Fig.2﹞Effective Circuit of Crystal
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.晶技電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「晶技電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
