規格型號：66280124
頻率：12~48MHZ

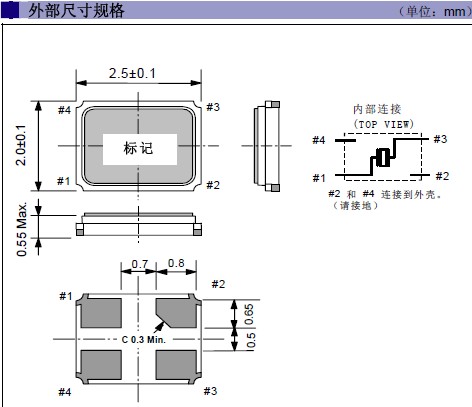

尺寸：2.5*2.0*0.55mm
PDF

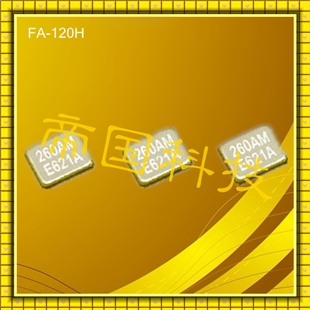

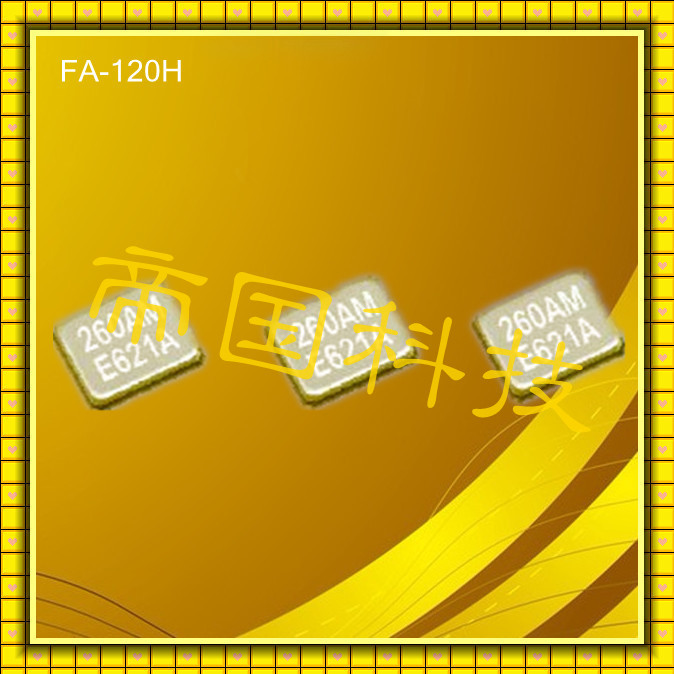

產品描述：小型貼片石英晶振,"FA-20H 12.0000MD30Z-K3"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的...

EPSON晶振原裝正品,石英晶振FA-20H,平板電腦專用晶振,"FA-20H 12.0000MD30Z-K3",小尺寸的貼片石英晶振,目前生產上采用了高技術的封裝模式,光刻石英晶片技術,并且通過結合以往低速滾筒倒邊去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

愛普生晶振規格	符號	規格說明		條件
愛普生晶振規格	符號	用于RF參考	用于時鐘	條件
額定頻率范圍	f_nom	12.000MHz ～ 48.000MHz		基頻請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度范圍	T_stg	-40°C ～ +125°C		裸存
工作溫度范圍	T_use	-40°C ～ +85°C
激勵功率	DL	100μW Max.	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_tol	±10 × 10^-6 ～ ±30 × 10^-6可用　*1	±30 × 10^-6	+25°C 請聯系我們以便獲取相關信息。
頻率溫度特征	f_tem	±10 × 10^-6 ～ ±30 × 10^-6可用　*1	±30 × 10^-6	-20°C ～ +75°C 請聯系我們以便獲取相關信息。
負載電容	CL	6pF ～ ∞		可指定。
串聯電阻（ESR）	R₁	如下表所示		-20°C ～ +75°C
頻率老化	f_age	±1 × 10^-6 ～ ±3 × 10^-6 / 年 Max.　*1		+25°C,第一年

串聯電阻（ESR）

頻率	串聯電阻
12.0MHz ≤ f_nom < 16.0MHz	150Ω Max.
16.0MHz ≤ f_nom ≤ 25.0MHz	80Ω Max.
25.0MHz < f_nom ≤ 30.0MHz	60Ω Max.
30.0MHz < f_nom ≤ 35.0MHz	50Ω Max.
35.0MHz < f_nom ≤ 48.0MHz	40Ω Max.

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況."FA-20H 12.0000MD30Z-K3",該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.

"FA-20H 12.0000MD30Z-K3",愛普生晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司.

我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向.

對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動);

對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
