- 規格型號：24834166
- 頻率：32.768KHZ

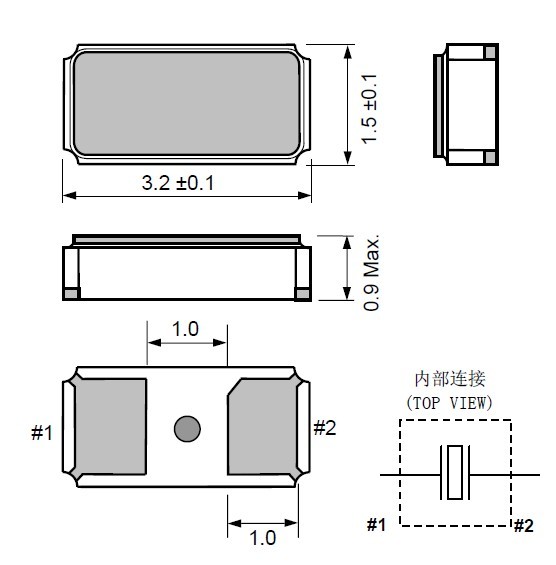

- 尺寸：3.2*1.5*0.9mm
- 產品描述：32.768K時鐘晶體具有小型,"FC-13A 32.7680KA-A3"薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封...

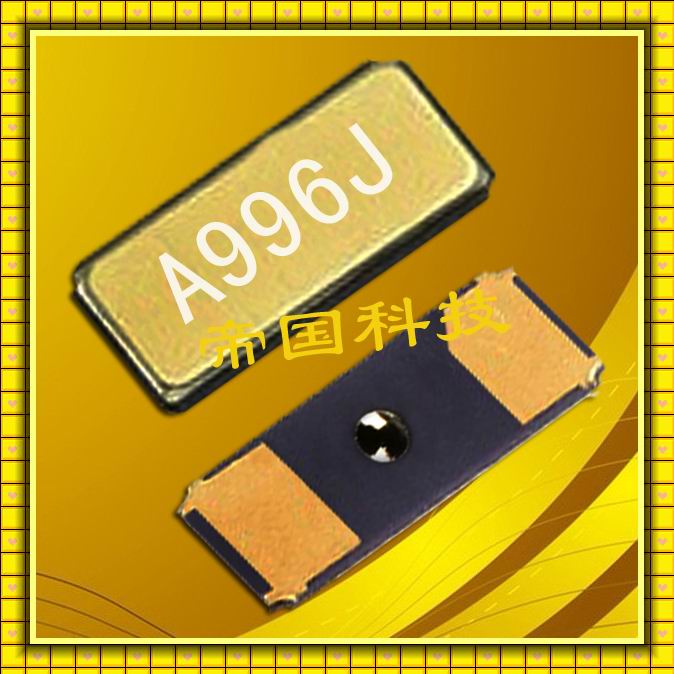

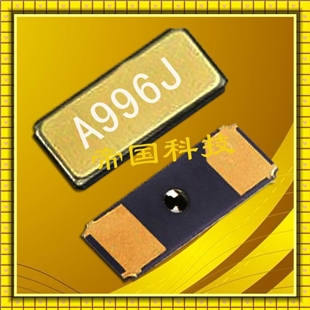

愛普生晶振型號,32.768K進口晶振,FC-13A晶振,FC-13A 32.7680KA-A3
.jpg)
愛普生晶振型號,32.768K進口晶振,FC-13A晶振,"FC-13A 32.7680KA-A3",32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,FC-13A晶振,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
| 石英晶振規格 | 符號 | 規格說明 | 條件 |
|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +125°C | |
| 激勵功率 | DL | 0.5μW (1.0μW Max.) | 如果你有最大激勵功率為 1.0μW 的需求,請聯系我們. |
|
頻率公差 （標準） |
f_tol | ±20 × 10-6, ±30 × 10-6, ±50 × 10-6 | +25°C, DL=0.1μW |
| 拐點溫度 | Ti | +25°C ±5°C | |
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | |
| 負載電容 | CL | 9pF, 12.5pF | 可指定 |
| 串聯電阻（ESR） | R1 | 70kΩ Max. | |
| 串聯電容 | C1 | 3.2fF Typ. | |
| 分路電容 | C0 | 0.9pF Typ. | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | +25°C, 第一年 |
1.解析目的與步驟
a) 實際量測電路板上頻率波型與公差.
(Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R .
(Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到更大的頻率變化寬裕度.
(Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.
(Suggest the crystal specification based on above test)
2.分析過程中使用到之設備
.jpg)
愛普生以“成為被全世界人們所信賴、與社會共同發展、開放的公司”的經營理念為基礎,通過扎根于世界各地社區社會的活動,實現與社會和諧共生.每一位員工都應認識到企業應該具備更高的社會性,應該站在公司的立場,作為優秀的企業公民積極參與社會貢獻活動,與社會形成共同發展的關系."FC-13A 32.7680KA-A3",
愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.
.jpg)
"FC-13A 32.7680KA-A3",愛普生晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司.
我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向.
對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動);
對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
