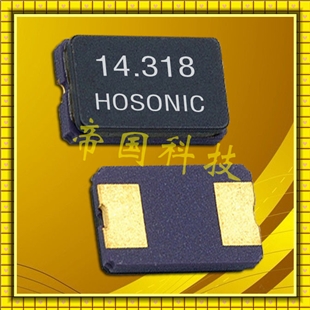

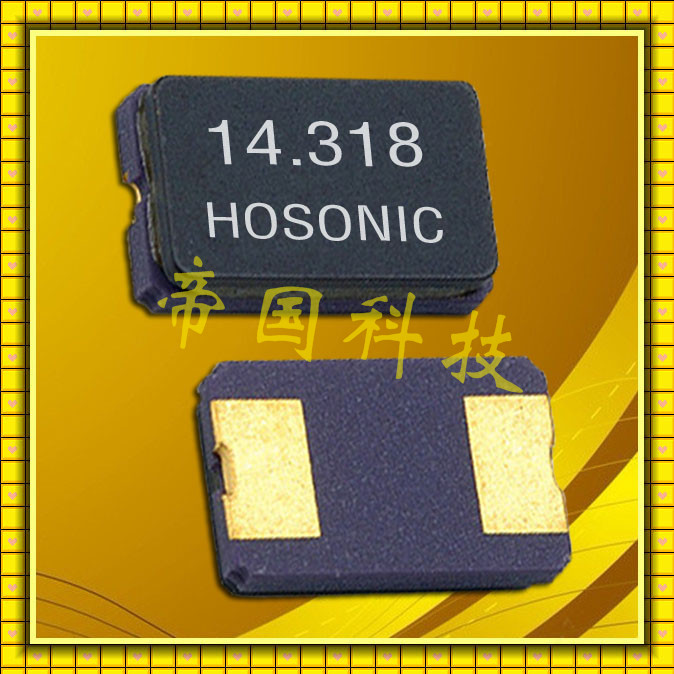

二腳陶瓷面諧振器,HCX-5FA5032m,鴻星石英晶振

規格型號：18648451
頻率：8MHZ~80MHZ
尺寸：5.0*3.2mm
PDF
產品描述：鴻星致力于提供客戶最優異的質量、服務及價值,專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進.

二腳陶瓷面諧振器,HCX-5FA5032m,鴻星石英晶振,二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

石英晶振規格	單位	HCX-5FA5032晶振說明	進口鴻星振蕩器基本條件
額定頻率范圍	f_nom	8MHZ～80MHZ	標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激進功率	DL	10μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息.
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	超出標準說明,請聯系我們.
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

同是AT切的芯片,在振動模式上又有基頻（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶體諧振器而言,5次泛音很少,3次泛音一般在40M以上時才會少量生產.同一頻率的產品,3次泛音的厚度是基頻的3倍,例如我司產品某產品48MHz三次泛音的厚度約為0.104mm（與16MHz基本波的厚度相同）,48MHz基本波產品的厚度約為0.034mm.在設計芯片厚度時,AT切的芯片的厚度與頻率,及振動模式有關,而與芯片的尺寸大小無關.做成成品后的AT切基頻產品,AT切3泛音產品與BT切產品可以通過觀察其C0/C1值,TS值,電阻值及TC特性來區分.
問題和現象：石英諧振器與電路組裝后,頻率不在要求的數值上,造成電路不能正常工作.
原因分析：這種情況多與諧振器的寄生振動有關,有時也與電路設計不合理有關. 前面提到,石英晶體會有多個寄生響應,對厚度切變晶體來說頻率在20MHZ以上,尤其是泛音晶體易產生寄生響應.泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小,在不加濾波電路時有可能在基頻頻率上振蕩,因此可能時應在電路設計加上選頻回路避免該情況發生.

另一個原因是泛音晶體的基頻波的3倍頻（3次諧波）與3次泛音的頻率靠得很近,選頻電路難于將其濾除,造成跳頻現象.
如果可能有這種情況發生,在訂貨時,應提出基頻3倍頻與3次泛音頻率的間隔要求,一般在150-250ppm間.也可在設計電路時適當減小電路增益,減低3次諧波的成分.
