- 規格型號：37576249
- 頻率：1MHZ~54MHZ
- 尺寸：3.2*2.5mm
- 產品描述：鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。

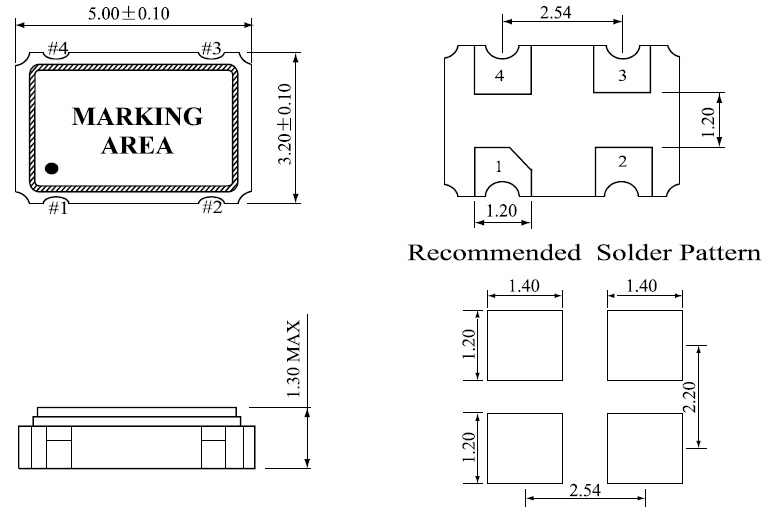

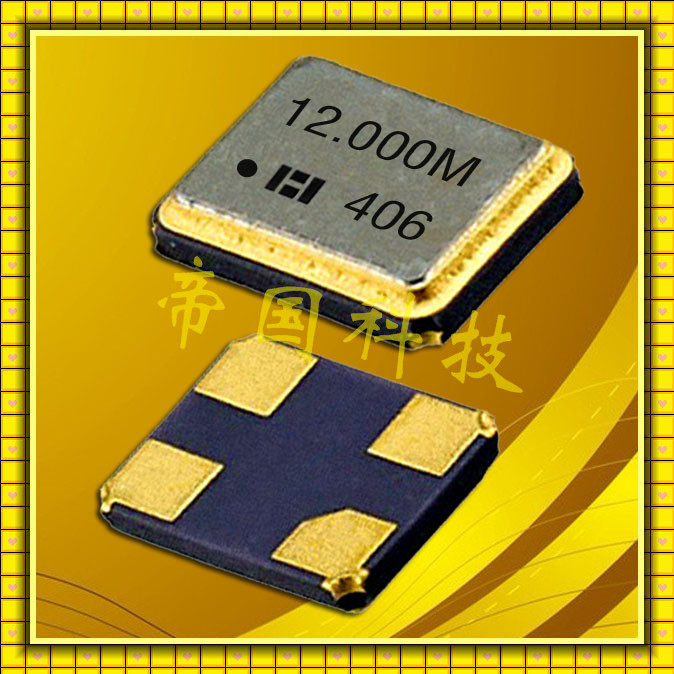

進口鴻星振蕩器HXO-S3225,HXO-N,HXO-M,HXO-QS有源晶振
.jpg)
進口鴻星振蕩器HXO-S3225,HXO-N,HXO-M,HXO-QS有源晶振, 隨著科技的發展,為滿足各領域的要求,SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
| 鴻星振蕩器參數 | 有源晶振條件 | HXO-SF | HXO-SD | HXO-SE | |||
| 頻率范圍 FO | 1.544MHz~80MHz | ||||||
| 頻率穩定性* | 所有條件* | ±25ppm, ±50ppm, ±100ppm | |||||
| 工作溫度范圍 圓連 | -20℃~70℃(-40℃~+85℃option) | ||||||
| 儲存溫度范圍 最大容許 | -55℃~+125℃ | ||||||
| 電源電壓 VDD | 3.3V+/-10% | 2.5V+/-10% | 1.8V+/-10% | ||||
| 輸出負載HCMOS負荷 | 15pF Max | ||||||
| 電源電流 IDD | 1MHz to 9.999MHz | 15mA Max | 7mA Max | 6mA Max | |||
| 10MHz to34.999MHz | 20mA Max | 8mA Max | 7mA Max | ||||
| 35MHz to49.999MHz | 35mA Max | 20mA Max | 15mA Max | ||||
| 輸出對稱性 對稱 | At 1/2VDD | 40/60%(45/55% Option) | |||||
| 上升時間 Tr | 10%VDD~90%VDD | 4 nS Max | 4 nS Max | 4 nS Max | |||
| 下降時間 Tf | 90%VDD~10%VDD | 4 nS Max | 4 nS Max | 4 nS Max | |||
| 輸出電壓 VOHVOL | 90% VDD min | ||||||
| 10% VDD max | |||||||
| 衰老（第一年） | 25℃±3℃ | ±2ppm Max | |||||
| 啟動時間 | Ts | 10mS Max | |||||
| 引腳1，三態函數 |
Pin 1=H or open....Output active at pin 3 Pin 1=L.....high impedance at pin 3 |
||||||
常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.
1.1、常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.
1.2、對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.
