- 規格型號：91951828
- 頻率：3.072~70.000MHZ

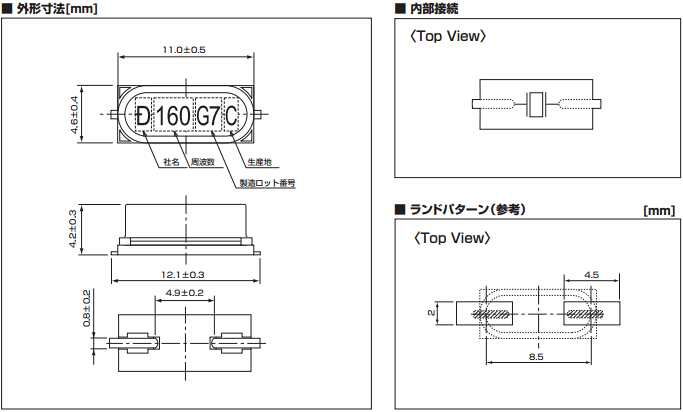

- 尺寸：11.0*4.6*4.2mm
- 產品描述：使用金屬封裝的具有高穩定性、高可靠性的晶體諧振器、使用金屬封裝，充分的密封可確保其高可靠性、采用纏帶包裝，可對應自動貼裝。

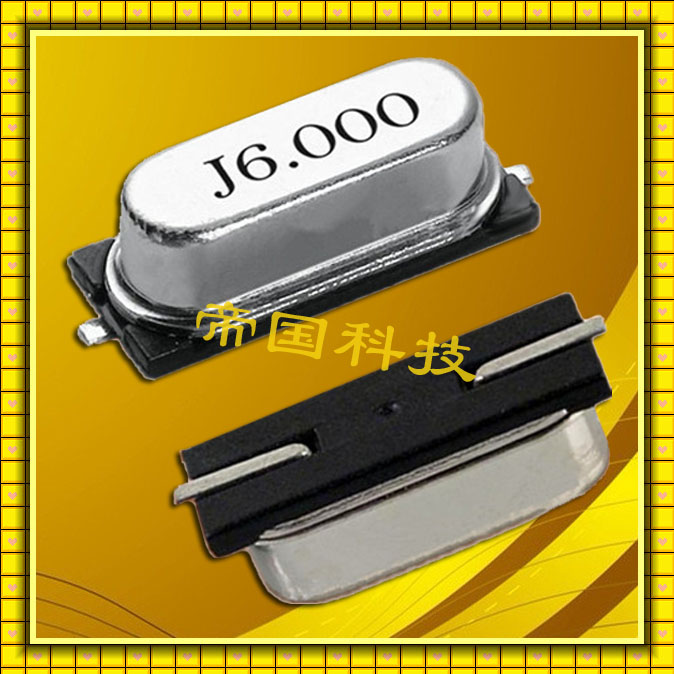

大真空49S封裝晶振,SMD-49貼片晶振,耐沖擊晶體
航欄(13).jpg)
大真空49S封裝晶振,SMD-49貼片晶振,耐沖擊晶體,高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
| 規格參數 | SMD-49 |
| 頻率范圍 | 3.072~70.000MHZ |
| 負載電容 | 8pF,10pF,12pF,16pF |
| 工作溫度 |
±50×10-6/-10~+60℃ ±100×10-6/-30~+80℃ |
| 存儲溫度 | -40~+85℃ |
| 頂點溫度 | +25℃ ± 5℃ |
| 周波數偏差 | ±50×10-6, ±100×10-6 |
| 二次溫度系數 | -0.04×10-6 /℃2 max |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.jpg)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).
方法2：采用小電阻(RR)的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
