規格型號：63481297
頻率：12.0~120.0MHZ
尺寸：3.2*2.5
PDF
產品描述：CTS公司生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).

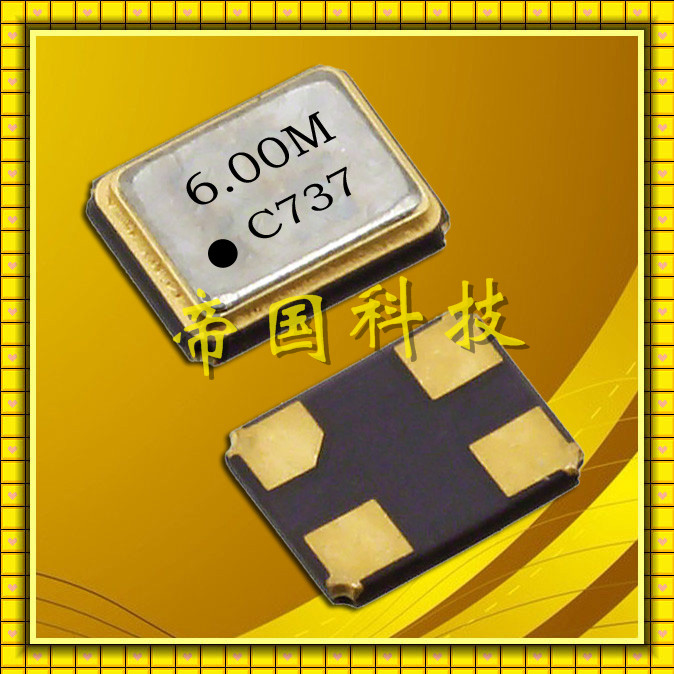

進口CTS晶振,SA324石英晶體,3225M金屬四腳諧振器,SMD晶振3225mm尺寸,2520mm,2016mm等尺寸,在生產工藝上采用了高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

晶振規格參數	型號SA324
頻率范圍	12.0 MHz to 120.0 MHz
頻率公差25℃	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串聯電阻	12.000 MHz - 15.999 MHz	150 Ohms maximum
	16.000 MHz - 18.999 MHz	80 Ohms maximum
	19.000 MHz - 29.999 MHz	60 Ohms maximum
	30.000 MHz - 40.000 MHz	40 Ohms maximum
	36.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120.000 MHz	100 Ohms maximum
負載電容	10pF, 12pF, 16pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而泰藝電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,CTS電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.
