- 規格型號：43595020
- 頻率：1.0~125.0MHZ
- 尺寸：7.0*5.0mm
- 產品描述：SG-8002CA有源晶振,"SG-8002CA 48.0000M-SCML3"愛普生貼片晶振,5070mm振蕩器,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英...

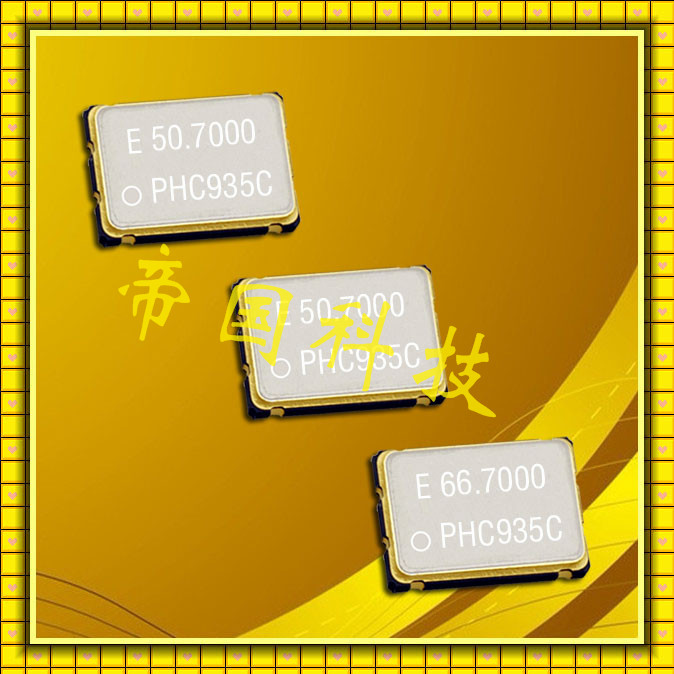

SG-8002CA有源晶振,愛普生貼片晶振,5070mm振蕩器,SG-8002CA 48.0000M-SCML3
.jpg)
SG-8002CA有源晶振,愛普生貼片晶振,5070mm振蕩器,"SG-8002CA 48.0000M-SCML3",使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
| 晶振參數 | 符號 | SG-8002CA |
| 標準頻率 | fo | 1.0MHZ to 125.0MHZ |
| 電源電壓 | Vcc | 4.5V~5.5V |
| 存儲溫度 | T_stg | -55℃ ~ +125℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃/-40℃ ~ +85℃ |
| 頻率穩定度 | F_tol | ±50.0×10-6 Max |
| 輸出禁用電流 | I_dis | 30 mA MAX |
| 待機電流 | I_std | 50 uA MAX |
| 對稱性 | SYM | 40% to 60% |
| 輸出負載 | L_CMOS | 15pF Max / 25pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 4 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5 ×10-6 /years Max |
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

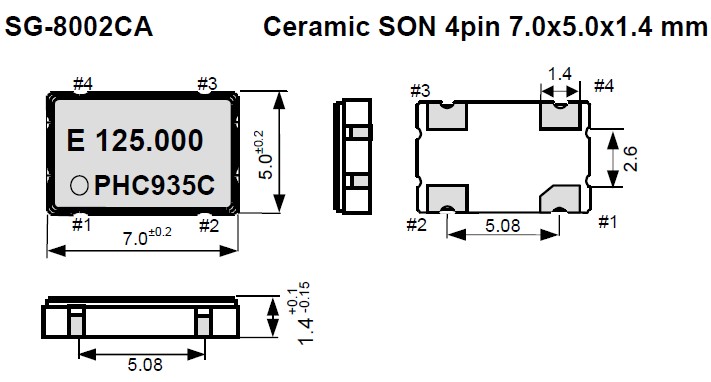

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
機械振動的影響
"SG-8002CA 48.0000M-SCML3",當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
.jpg)
愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.
愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻."SG-8002CA 48.0000M-SCML3",
為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.
"SG-8002CA 48.0000M-SCML3",愛普生晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司.
我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向.
對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動);
對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
