規格型號：2313742
頻率：32MHZ
尺寸：2.5*2.0mm
PDF
產品描述：日蝕晶振EA2025,EA2025MA10-32.000M-TR水晶振動子,Ecliptek晶振,美國進口晶振,石英晶體諧振器,SMD晶體,無源晶體,音叉晶體,型號EA2025,編碼EA2025MA10-32.000M-TR是一款金屬面貼片型的水晶振動子,尺寸為2520mm,頻率32M...

日蝕晶振EA2025,EA2025MA10-32.000M-TR水晶振動子,Ecliptek晶振,美國進口晶振,石英晶體諧振器,SMD晶體,無源晶體,音叉晶體,型號EA2025,編碼EA2025MA10-32.000M-TR是一款金屬面貼片型的水晶振動子,尺寸為2520mm,頻率32MHZ,精度15ppm,負載10PF,工作溫度-40~+85°C,產品具備良好的穩定性能,比較適合智能家居,電子產品等領域.

EA2025MA10-16.000M-TR石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.日蝕晶振EA2025,EA2025MA10-32.000M-TR水晶振動子

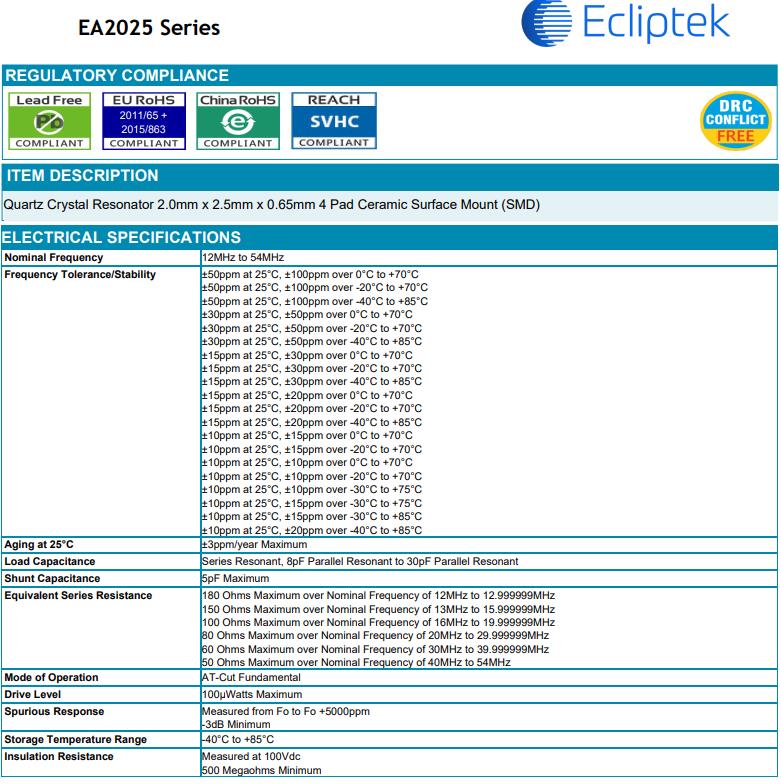

EA2025MA10-32.000M-TR晶振參數表

日蝕晶振規格	單位	EA2025晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.lcsx.com.cn/
頻率溫度特征	f_tem	±20× 10^-6	超出標準的規格請聯系我們.
負載電容	CL	10pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	60 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

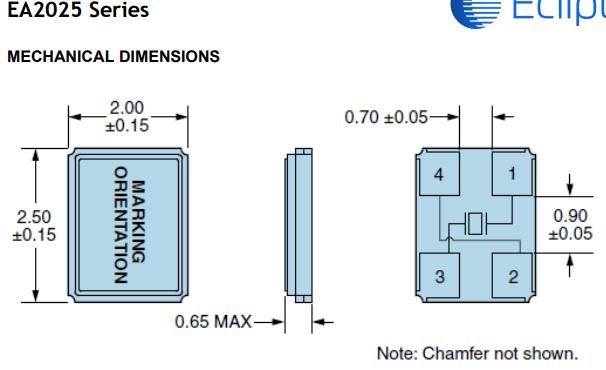

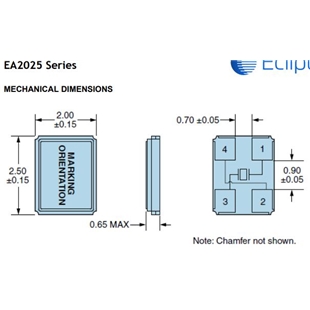

日蝕晶振EA2025,EA2025MA10-32.000M-TR水晶振動子尺寸圖

EA2025MA10-32.000M-TR晶振使用注意事項
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。

正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。日蝕晶振EA2025,EA2025MA10-32.000M-TR水晶振動子
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C注意
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。日蝕晶振EA2025,EA2025MA10-32.000M-TR水晶振動子

歐美晶振編號	供應商	系列	類型	頻率	頻率穩定性	頻率容差	負載電容
EB3250AYA08-8.000M TR	Ecliptek	EB3250	MHz 晶體	8 MHz	±50ppm	±30ppm	8pF
E1SJA18-6.000M TR	Ecliptek	E1S	MHz 晶體	6 MHz	±30ppm	±15ppm	18pF
E1SJA18-18.432M TR	Ecliptek	E1S	MHz 晶體	18.432 MHz	±30ppm	±15ppm	18pF
E1SFA18-4.000M TR	Ecliptek	E1S	MHz 晶體	4 MHz	±50ppm	±30ppm	18pF
E1SJA18-14.31818M TR	Ecliptek	E1S	MHz 晶體	14.31818 MHz	±30ppm	±15ppm	18pF
E1SJA18-6.144M TR	Ecliptek	E1S	MHz 晶體	6.144 MHz	±30ppm	±15ppm	18pF
E1SJA18-28.63636M TR	Ecliptek	E1S	MHz 晶體	28.63636 MHz	±30ppm	±15ppm	18pF
E1SJA18-13.000M TR	Ecliptek	E1S	MHz 晶體	13 MHz	±30ppm	±15ppm	18pF
E1SJA18-19.6608M TR	Ecliptek	E1S	MHz 晶體	19.6608 MHz	±30ppm	±15ppm	18pF
E1SJA18-9.8304M TR	Ecliptek	E1S	MHz 晶體	9.8304 MHz	±30ppm	±15ppm	18pF
E1SJA18-32.000M TR	Ecliptek	E1S	-	-	-	-	-
EA2025MA10-16.000M TR	Ecliptek	EA2025	MHz 晶體	16 MHz	±20ppm	±15ppm	10pF
EA2025MA10-32.000M TR	Ecliptek	EA2025	MHz 晶體	32 MHz	±20ppm	±15ppm	10pF
E1WCDA12-32.768K	Ecliptek	E1WC	kHz 晶體（音叉）	32.768 kHz	-	±20ppm	12.5pF
E1SJA18-18.000M TR	Ecliptek	E1S	MHz 晶體	18 MHz	±30ppm	±15ppm	18pF
E1SJA18-20.000M TR	Ecliptek	E1S	MHz 晶體	20 MHz	±30ppm	±15ppm	18pF
E1SJA18-14.7456M TR	Ecliptek	E1S	MHz 晶體	14.7456 MHz	±30ppm	±15ppm	18pF
E1SCA18-7.3728M TR	Ecliptek	E1S	MHz 晶體	7.3728 MHz	±100ppm	±50ppm	18pF
E1SEA18-16.000M TR	Ecliptek	E1S	MHz 晶體	16 MHz	±50ppm	±30ppm	18pF
E1SEA18-12.000M TR	Ecliptek	E1S	MHz 晶體	12 MHz	±50ppm	±30ppm	18pF
E1SJA18-10.000M TR	Ecliptek	E1S	MHz 晶體	10 MHz	±30ppm	±15ppm	18pF
E1SJA18-12.000M TR	Ecliptek	E1S	MHz 晶體	12 MHz	±30ppm	±15ppm	18pF
E1SJA18-11.0592M TR	Ecliptek	E1S	MHz 晶體	11.0592 MHz	±30ppm	±15ppm	18pF
E1SJA18-8.000M TR	Ecliptek	E1S	MHz 晶體	8 MHz	±30ppm	±15ppm	18pF
E1SJA18-16.000M TR	Ecliptek	E1S	MHz 晶體	16 MHz	±30ppm	±15ppm	18pF
E1SJA18-3.579545M TR	Ecliptek	E1S	MHz 晶體	3.579545 MHz	±30ppm	±15ppm	18pF
E1SJA18-4.194304M TR	Ecliptek晶振	E1S	MHz 晶體	4.194304 MHz	±30ppm	±15ppm	18pF
E1SJA18-16.9344M TR	Ecliptek	E1S	MHz 晶體	16.9344 MHz	±30ppm	±15ppm	18pF
E1SJA18-5.000M TR	Ecliptek	E1S	MHz 晶體	5 MHz	±30ppm	±15ppm	18pF
E1SJA18-13.500M TR	Ecliptek	E1S	MHz 晶體	13.5 MHz	±30ppm	±15ppm	18pF
E1SJA18-9.216M TR	Ecliptek	E1S	MHz 晶體	9.216 MHz	±30ppm	±15ppm	18pF
E1SJA18-12.288M TR	Ecliptek	E1S	MHz 晶體	12.288 MHz	±30ppm	±15ppm	18pF
E1SJA18-4.500M TR	Ecliptek	E1S	MHz 晶體	4.5 MHz	±30ppm	±15ppm	18pF
E1SJA18-15.000M TR	Ecliptek	E1S	MHz 晶體	15 MHz	±30ppm	±15ppm	18pF
E1SJA18-4.433619M TR	Ecliptek	E1S	MHz 晶體	4.433619 MHz	±30ppm	±15ppm	18pF
E1SJA18-16.384M TR	Ecliptek	E1S	MHz 晶體	16.384 MHz	±30ppm	±15ppm	18pF
E1SJA18-6.7458M TR	Ecliptek	E1S	MHz 晶體	6.7458 MHz	±30ppm	±15ppm	18pF
E1SJA18-15.360M TR	Ecliptek	E1S	MHz 晶體	15.36 MHz	±30ppm	±15ppm	18pF
E1SDA18-25.000M TR	Ecliptek	E1S	MHz 晶體	25 MHz	±50ppm	±30ppm	18pF
E1SJA18-4.9152M TR	Ecliptek	E1S	MHz 晶體	4.9152 MHz	±30ppm	±15ppm	18pF
