首頁進口晶振日本大真空晶振KDS晶振,DSO531SR晶振,低抖動晶振

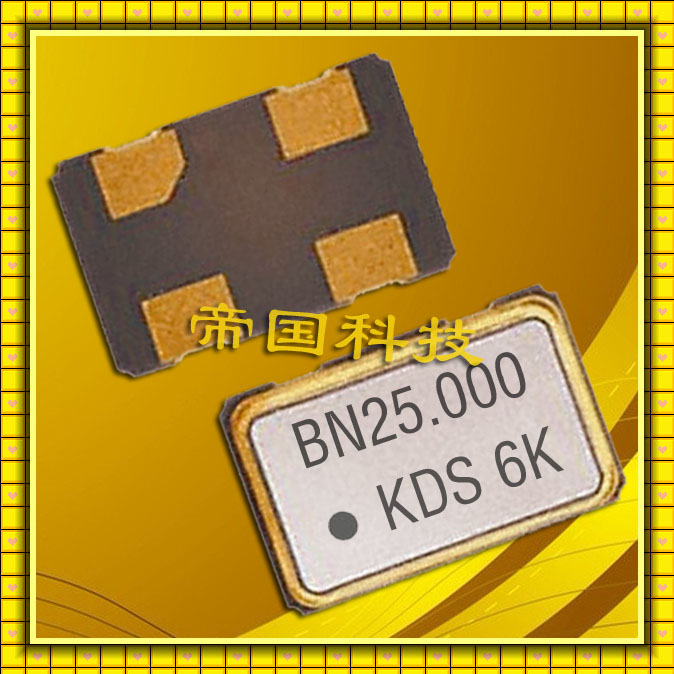

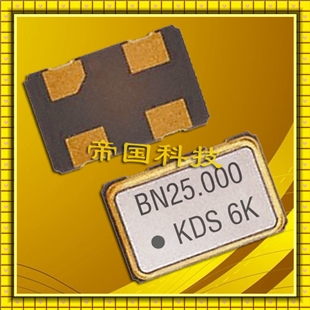

KDS晶振,DSO531SR晶振,低抖動晶振

規格型號：85297948
頻率：0.2~167MHZ

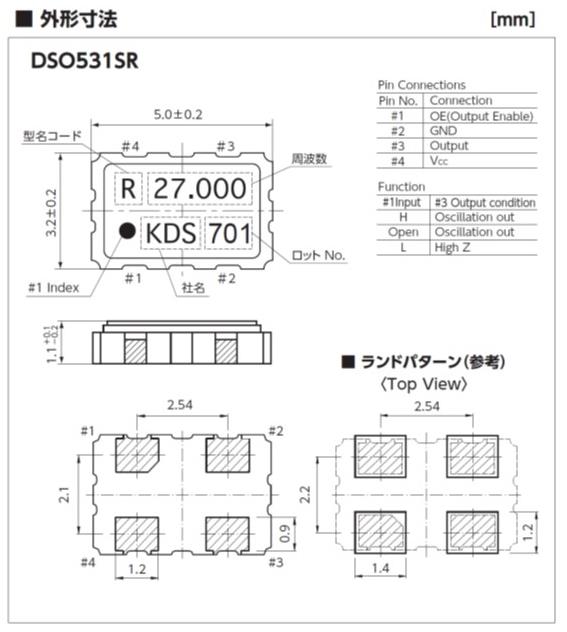

尺寸：5.0*3.2*1.2mm
PDF
產品描述：KDS晶振,DSO531SR晶振,低抖動晶振,日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元...

KDS晶振,DSO531SR晶振,低抖動晶振,日本大真空株式會社,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器系列.陶瓷制品以及光學制品,其主要的產品還是石英水晶振子,剛投資建廠時主打產品便是32.768KHZ系列產品.請選擇正規【KDS晶振代理商帝國科技】產品特點貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.KDS晶振,DSO531SR晶振,低抖動晶振.

規格參數	DSO531SR晶振
頻率范圍	0.2~167MHZ
電源電壓	1.8V,2.5V,2.8V,3.0V,3.3V
負載電容	15PF,30PF,
溫度特征	±100×10^-6 max /−40~＋85℃ ±50×10^-6 max /-40~+85℃ ±30×10^-6 max /-20~+70℃ ±25×10^-6 max /-20~+70℃ ±20×10^-6 max /-10~+70℃
消費電流	+1.8mA max (0.2≦fo＜32?MHZ) +2.5mA max (32≦fo＜54MHZ) +5.0mA max（54≦fo＜80MHZ） +6.0mA max（80≦fo＜125MHZ） +8.0mA max（125≦fo≦167MHZ）
負荷變動特性	/
電源電壓特性	V_CC×0.2/V_CC×0.8
老化率	/
起動時間	1ms max

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.KDS晶振,DSO531SR晶振,低抖動晶振.
