規格型號：10266734
頻率：7.5~150MHZ

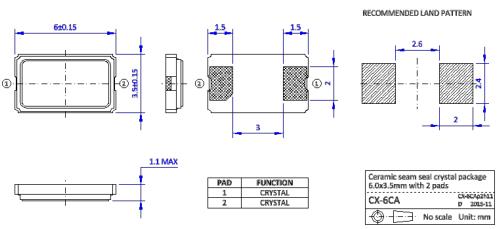

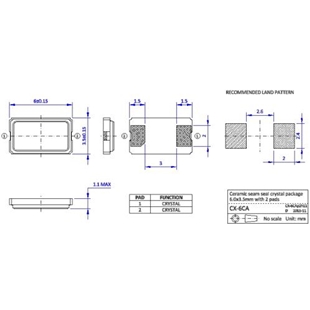

尺寸：6.0*3.5mm
PDF
產品描述：NGK晶振,S6CA晶振,S6CA-26.0000F-18E2-EXT晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的...

NGK晶振,S6CA晶振,S6CA-26.0000F-18E2-EXT晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

NAKAGAWA ELECTRONICS LIMITED（NKG）成立于1984年，注冊于1985，是一家位于香港的私營公司。
該公司最初是作為石英晶體單元和陶瓷基產品（如陶瓷諧振器和濾波器）的貿易商。在接下來的幾年中，更多的頻率控制產品被添加到產品組合中，以提供更廣泛的產品系列。所有類型的基于石英晶體的時鐘振蕩器和VCXO，以及高端產品，如TCXO和SAW型產品，都被提供給越來越多的客戶。
隨著業務的強勁增長，NKG于1989年收購了位于中國周山島的現有工廠，鼓勵他參與石英晶體產品的生產。該工廠生產幾種傳統封裝的金屬罐石英晶體單元，稱為HC- 49 / U，HC-49 / S和UM型案件。
憑借自身的產品來源，NKG可以迅速獲得更多的市場份額，并成為著名的石英晶體單位制造商。
NKG晶振作為企業活動還自主的做出環境方針，建立全員節約能源、污染預防及降低風險的持續改善工作，以達到企業永續經營發展目標.并且持續不斷改善環保方針,生產更多環保晶振,溫補晶振,石英晶體諧振器等優質的晶振產品.NGK晶振,S6CA晶振,S6CA-26.0000F-18E2-EXT晶振.

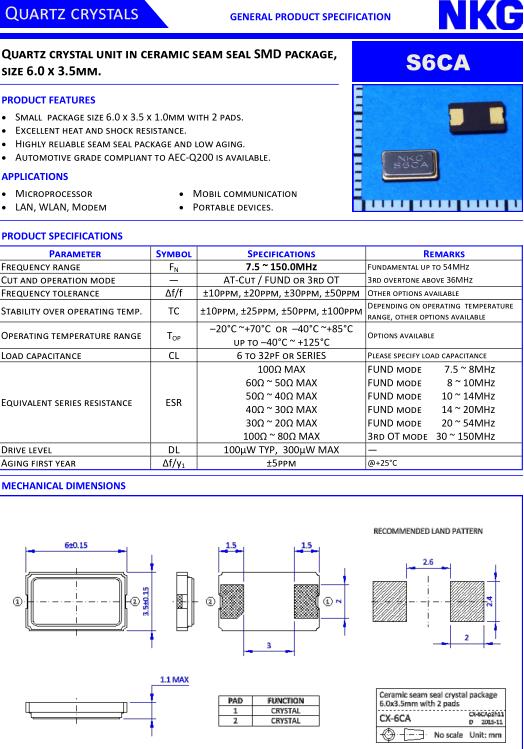

Parameter	Symbol	Specifications	Remarks
Frequency range	F N	7.5 ~ 150.0MHz	Fundamental up to 54MHz
Cut and operation mode	—	AT-Cut / FUND or 3rd OT	3rd overtone above 40MHz
Frequency tolerance	Δf/f	±10ppm, ±20ppm, ±30ppm, ±50ppm	Other options available
Stability over operating temp.	TC	±10ppm, ±25ppm, ±50ppm, ±100ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	–20°C ~+70°C or –40°C ~+85°C up to –40°C ~ +125°C	Options available
Load capacitance	CL	6 to 32pF or SERIES	Please specify load capacitance
Equivalent series resistance	ESR	100Ω MAX 60Ω ~ 50Ω MAX 50Ω ~ 40Ω MAX 40Ω ~ 30Ω MAX 30Ω ~ 20Ω MAX 100? ~ 80Ω MAX	FUND mode 7.5 ~ 8MHz FUND mode 8 ~ 10MHz FUND mode 10 ~ 14MHz FUND mode 14 ~ 20MHz FUND mode 20 ~ 54MHz 3rd OT mode 30 ~ 150MHz
Drive level	DL	100µW TYP, 300µW MAX	—
Aging first year	Δf/y 1	±5ppm	@+25°C

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.NGK晶振,S6CA晶振,S6CA-26.0000F-18E2-EXT晶振.
