- 規格型號：61293906
- 頻率：8~50MHZ,40~80MHZ

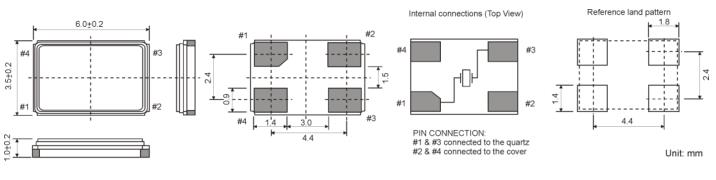

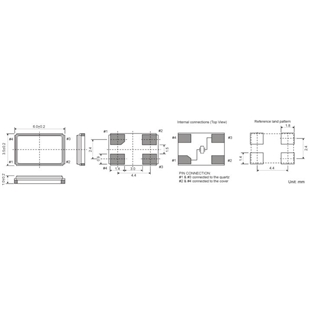

- 尺寸：6.0*3.5mm
- 產品描述：PETERMANN晶振,SMD06034晶振,SMD0603/4-20.000MHz-30/50晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏...
PETERMANN晶振,SMD06034晶振,SMD0603/4-20.000MHz-30/50晶振
.jpg)
PETERMANN晶振,SMD06034晶振,SMD0603/4-20.000MHz-30/50晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
PETERMANN-TECHNIK GmbH成立于1996 年10 月 1 日！25 年來，我們始終將重點放在客戶身上，他們可以不斷依賴我們的技術能力以及我們最高質量的頻率控制組件。我們的目標始終是我們的所有活動都以信任、專業和人的能力、嚴肅性和可靠性為特征。
PETERMANN-TECHNIK 服務于所有應用領域——包括汽車領域——在這些領域需要具有卓越性能和卓越品質且成本低廉的創新頻率控制組件。我們提供頻率 范圍為 1.8432 MHz – 200 MHz 的頻率控制產品 ，例如SMD 和 THT 石英晶體。我們的“石英晶體”產品系列由各種外殼中的32.768 kHz 解決方案補充，頻率容差從 ±10ppm 開始。當然，4pF 或低電阻32.768 kHz 石英晶體也可以很快上市。我們極具創新性的“硅振蕩器”產品系列包括非常實惠的組件，通常可以用這些組件替代石英或 MEMS 振蕩器。
根據AECQ100 ，低功耗時鐘振蕩器可用于所有應用，直至 LPO-AUT 或 WTLPO-AUT 系列的汽車版本。
當然，我們還提供典型值為 0.25ps 的差分振蕩器。UPO 系列的相位抖動或低抖動時鐘振蕩器。您在尋找擴頻或高溫振蕩器嗎？您會在我們的產品系列中找到這些產品，這些產品具有各種外殼和精度。我們還提供TCXO和VC-TCXO。對于新的開發，請使用 2.5x2.0mm 陶瓷外殼中的相應版本，以及電壓控制的 VCXO 石英振蕩器。我們的產品系列包括高精度OCXO以及超低功耗MHz 和 kHz 振蕩器，可讓您節省高達 50% 的系統能量。我們還可以提供陶瓷諧振器等等。 PETERMANN晶振,SMD06034晶振,SMD0603/4-20.000MHz-30/50晶振.
PETERMANN-TECHNIK 服務于所有應用領域——包括汽車領域——在這些領域需要具有卓越性能和卓越品質且成本低廉的創新頻率控制組件。我們提供頻率 范圍為 1.8432 MHz – 200 MHz 的頻率控制產品 ，例如SMD 和 THT 石英晶體。我們的“石英晶體”產品系列由各種外殼中的32.768 kHz 解決方案補充，頻率容差從 ±10ppm 開始。當然，4pF 或低電阻32.768 kHz 石英晶體也可以很快上市。我們極具創新性的“硅振蕩器”產品系列包括非常實惠的組件，通常可以用這些組件替代石英或 MEMS 振蕩器。
根據AECQ100 ，低功耗時鐘振蕩器可用于所有應用，直至 LPO-AUT 或 WTLPO-AUT 系列的汽車版本。
當然，我們還提供典型值為 0.25ps 的差分振蕩器。UPO 系列的相位抖動或低抖動時鐘振蕩器。您在尋找擴頻或高溫振蕩器嗎？您會在我們的產品系列中找到這些產品，這些產品具有各種外殼和精度。我們還提供TCXO和VC-TCXO。對于新的開發，請使用 2.5x2.0mm 陶瓷外殼中的相應版本，以及電壓控制的 VCXO 石英振蕩器。我們的產品系列包括高精度OCXO以及超低功耗MHz 和 kHz 振蕩器，可讓您節省高達 50% 的系統能量。我們還可以提供陶瓷諧振器等等。 PETERMANN晶振,SMD06034晶振,SMD0603/4-20.000MHz-30/50晶振.

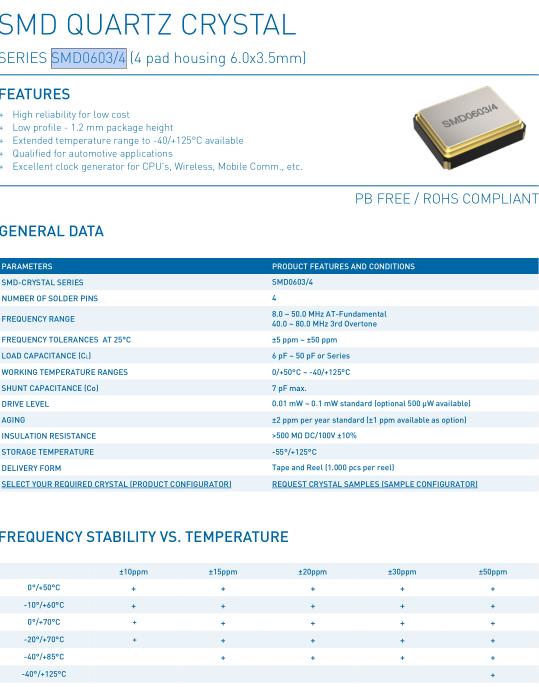

| PARAMETERS | PRODUCT FEATURES AND CONDITIONS |
| SMD-CRYSTAL SERIES | SMD0603/4 |
| NUMBER OF SOLDER PADS | 4 |
| FREQUENCY RANGE |
8.0 ~ 50.0 MHz AT-Fundamental 40.0 ~ 80.0 MHz 3rd Overtone |
| FREQUENCY TOLERANCES AT 25°C | ±5 ppm ~ ±50 ppm |
| LOAD CAPACITANCE (C L ) | 6 pF ~ 50 pF or Series |
| WORKING TEMPERATURE RANGES | 0/+50°C ~ -40/+125°C |
| SHUNT CAPACITANCE (C 0 ) | 7 pF max. |
| DRIVE LEVEL | 0.01 mW ~ 0.1 mW standard (optional 500 µW available) |
| AGING | ±2 ppm per year standard (±1 ppm available as option) |
| INSULATION RESISTANCE | >500 MΩ DC/100V ±10% |
| STORAGE TEMPERATURE | -55°/+125°C |
| DELIVERY FORM | Tape and Reel (1.000 pcs per reel) |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.PETERMANN晶振,SMD06034晶振,SMD0603/4-20.000MHz-30/50晶振.
