首頁歐美晶振 QANTEK晶振QANTEK晶振,QTC3晶振,QTC332.76812B2R晶振

QANTEK晶振,QTC3晶振,QTC332.76812B2R晶振

規格型號：14136164
頻率：32.768KHZ

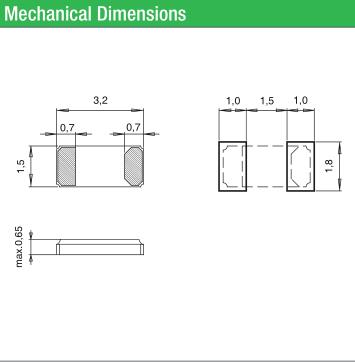

尺寸：3.2*1.5mm
PDF
產品描述：QANTEK晶振,QTC3晶振,QTC332.76812B2R晶振,超小型,薄型,質地輕的表面貼片音叉型晶體振蕩器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良...

QANTEK晶振,QTC3晶振,QTC332.76812B2R晶振,超小型,薄型,質地輕的表面貼片音叉型晶體振蕩器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

QANTEK創造了極具競爭力的商業模式，使其能夠為原始設備制造商，合同制造商和分銷商提供廣泛的高可靠性微處理器晶體和晶體振蕩器。QANTEK為我們的客戶提供高質量的產品，具有競爭力的價格，及時交付，優秀的工程和技術支持，以及在短時間內改變生產要求的靈活性。QANTEK的商業模式是通過在初始設計，原型設計和制造流程中為其提供幫助，與客戶發展緊密的長期關系。

我們的供應渠道組織高效實用。所有的銷售，工程和管理職能都在Ft。美國佛羅里達州勞德代爾市。亞洲，歐洲和中東國家的直接產品來自位于德國和香港的三個分銷中心之一。所有北美（包括加拿大）和南美的貨物都由我們的Ft處理。除非客戶另有要求，否則佛羅里達州勞德代爾設施。銷售代表和分銷商戰略性地位于世界各地，并提供本地技術和產品支持。
我們的通孔和表面安裝提供的全面產品范圍包括：
石英晶體（XTAL）
時鐘振蕩器（XO）
壓控晶體振蕩器（VCXO）
溫度補償晶體振蕩器（TCXO）
烘箱控制晶體振蕩器（OCXOs）
石英晶體濾波器
陶瓷諧振器
QANTEK晶振成立于2005年,是晶體行業的后起之秀,康泰克晶振成為具有卓越設計和技術支持的頻率控制組件制造商是QANTEK晶振集團的發展理念.QANTEK晶振,QTC3晶振,QTC332.76812B2R晶振.

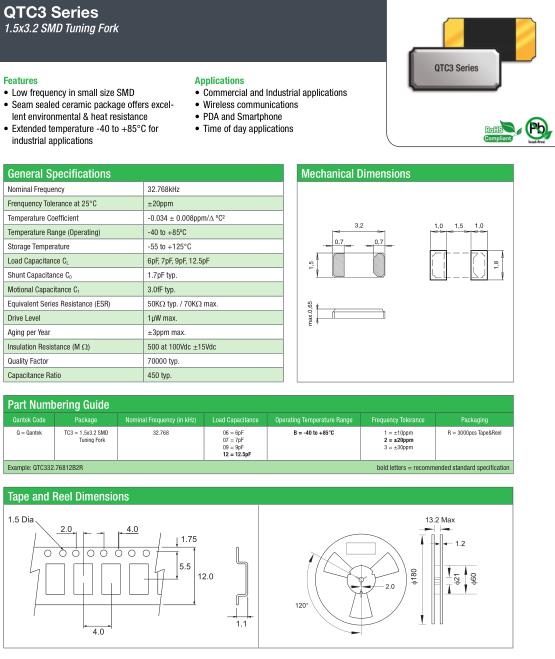

General Specifications-QANTEK晶振	QTC3晶振
Nominal Frequency	32.768KHZ
Frenquency Tolerance at 25°C	±20ppm
Temperature Coeffi cient	-0.034 ± 0.008ppm/D ºC²
Temperature Range (Operating)	-40 to +85ºC
Storage Temperature	-55 to +125°C
Load Capacitance C L	6pF,7pF, 9pF, 12.5pF
Shunt Capacitance C 0	1.7pF max.
Motional Capacitance C 1	3.0fF typ.
Equivalent Series Resistance (ESR)	50KΩ typ. / 70KΩ max
Drive Level	1µW max.
Aging per Year	±3ppm max.
Insulation Resistance (MΩ)	500 at 100Vdc ±15Vdc
Quality Factor	70000 typ.
Capacitance Ratio	450 typ.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.QANTEK晶振,QTC3晶振,QTC332.76812B2R晶振.
