規格型號：69714368
頻率：32.768KHZ
尺寸：1.6*1.0*0.5
PDF

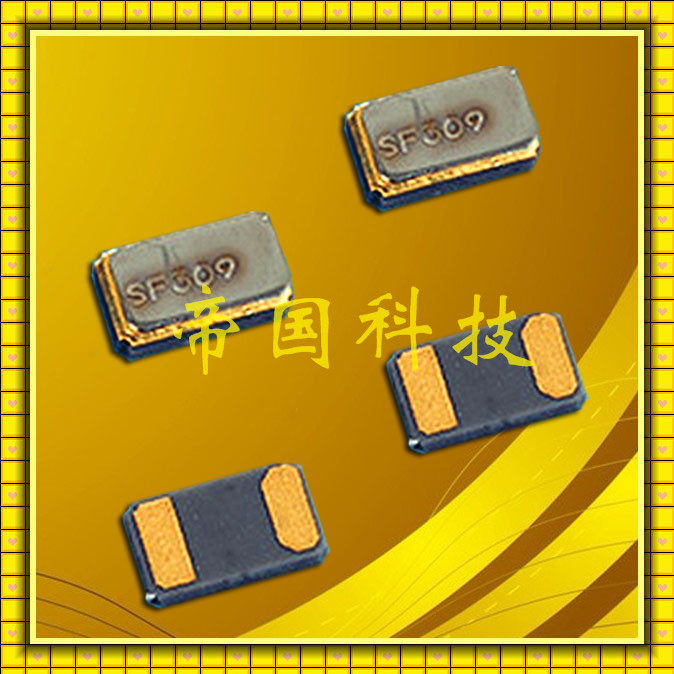

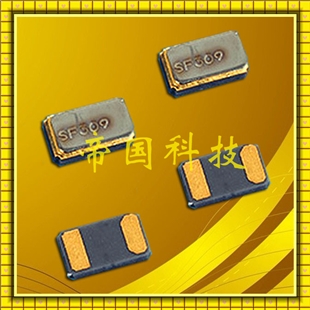

產品描述：32.768K時鐘晶體具有小型,薄型,"Q-SC16S03210C5AAAF"輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封...

精工晶振,進口晶振,SC-16S晶振,精工進口32.768KHZ晶振 "Q-SC16S03210C5AAAF"貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

小型貼片石英晶振,外觀尺寸具有薄型表面石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求

精工晶振參數	符號	SC-16S規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−0.035±10%) x 10^-6/ºC²
負載容量	CL	7pF,9pF,12.5pF
串聯電阻	R1	90kΩ 最大值
絕對最大激勵等級	DL最大值	0.5μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	1.1pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−40ºC to +85ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存石英晶振晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些精工進口32.768KHZ晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。

正常溫度和濕度:溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。精工晶振,進口晶振,SC-16S晶振,精工進口32.768KHZ晶振,"Q-SC16S03210C5AAAF"

超小型表面貼片型SMD晶振,"Q-SC16S03210C5AAAF"最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.精工晶振,進口晶振,SC-16S晶振,精工進口32.768KHZ晶振

低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,SEIKO石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

SC-16S晶振,"Q-SC16S03210C5AAAF",對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,壓電石英晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)

對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司精工晶振將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,貼片晶振事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.

對應SII制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.
