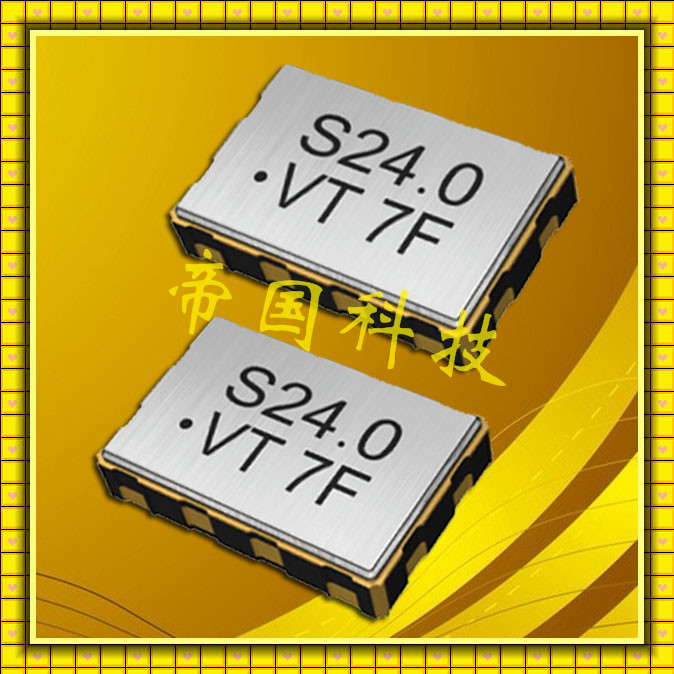

規格型號：28134710
頻率：6.0~45.0MHZ
尺寸：5.0*3.2mm
PDF
產品描述：希華晶體科技刻苦專研,開發大量新產品,正式從原始普通石英晶體諧振器,慢慢的步入SMD晶體,有源貼片晶振領域,主要生產SMD晶振系列,剛開始以有源5070mm石英晶體振蕩器為主.后在慢慢的開始量產常規石英晶體諧振器,后以小尺...

TXO83溫補晶振,TXO93石英晶體,希華有源晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍: - 30度-85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

希華晶振參數	石英晶振TXO83
標準頻率范圍	6.00~45.00MHZ
儲存溫度	-40°C~ +125°C
工作溫度	-30°C~ +70°C
電源電壓	+3.3V DC±5%	+2.5V DC±5%
輸入電壓等級	VIL:0.3Vcc max. / VIH:0.7Vcc min.
頻率穩定度	±30×10-6 , ±50×10-6 , ±100×10-6
負載電容	Series,10pF,12pF,16pF,18pF,20pF
電流日常消耗	90mA max. (60mA typ.) / 30uA max. (Standby)
輸出電壓水平	VOL: Vcc-1.620 max. / VOH: Vcc-1.025 min.
工作周期	45∼55％ at 50% output swing level		40∼60％ at 50% output swing level
相位抖動	RMS 1ps max. (0.3ps typ.) / 12kHz to 20MHz offset

負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考

希華晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 希華晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
